ÁVK, FI-relé, RCD, RCCB és RCBO: mit jelentenek, mit érzékelnek, és miben különböznek a kismegszakítótól? Jelölések és teendők leoldáskor.
Az áram-védőkapcsoló (ÁVK), a köznyelvi FI-relé és az angol RCD ugyanahhoz a maradékáramon alapuló védelmi elvhez kapcsolódó elnevezések. Az önálló ÁVK-t nem szabad összekeverni a kismegszakítóval. A különbség azért lényeges, mert más hibákat érzékelnek, és együtt alkotnak megfelelő védelmet.
Mit érzékel az ÁVK?
Az eszköz az áramkör rajta átvezetett aktív vezetőinek áramösszegét figyeli. Egyfázisú körben ez egyszerűen a fázison kifolyó és a nullán visszatérő áram összehasonlításával szemléltethető. Ha az áram egy része más úton tér vissza, például testzárlat miatt a védővezetőn, maradékáram alakul ki. Az eszköz a rá meghatározott feltételek szerint lekapcsol.
Az ÁVK az eltérést érzékeli; nem állapítja meg, hogy annak oka hibás készülék, vezetékhiba vagy emberi érintés. Ha valaki a fázist és a nullát egyszerre érinti meg, és az áram a felügyelt vezetőkön keresztül tér vissza, nem feltétlenül keletkezik leoldást okozó különbség. Az ÁVK mellett is veszélyes a feszültség alatt álló részek érintése.
RCCB, RCBO és kismegszakító
Ha a táblázat nem fér ki, oldalra görgethető. Billentyűzettel a bal és jobb nyilat használd.
| Eszköz | Védelmi feladat | Mi nem következik a nevéből? |
|---|---|---|
| RCCB, önálló áram-védőkapcsoló | Maradékáram érzékelése és lekapcsolás. | Önmagában nem ad túlterhelés- és rövidzárlat-védelmet; ezekről külön gondoskodni kell. |
| Kismegszakító, MCB | Túlterhelés és rövidzárlat elleni védelem. | Nem minden, emberre veszélyes áram elegendő a leoldásához. |
| RCBO | Maradékáram- és túláramvédelem egy készülékben. | Nem általános túlfeszültség-védelmi eszköz. |
Miért szerepel rajta amper és milliamper is?
Az In a névleges áramot, az IΔn a névleges kioldó maradékáramot jelöli. A például 40 A / 30 mA jelölés két eltérő adatot jelent. Egy önálló, 40 amper névleges áramú RCCB ettől még nem válik 40 amperes túláramvédelmi eszközzé.
A 30 mA-es érték gyakori a kiegészítő áramütés elleni védelemben. A nagyobb, például 100 vagy 300 mA-es névleges maradékáram kisebb érzékenységet jelent. Ilyen készüléket nem szabad egyszerűen a gyakran leoldó 30 mA-es helyére tenni azért, hogy a leoldás megszűnjön. A motor indítási árama és a maradékáram eltérő mennyiség.
Mit jelentenek az AC, A, F és B típusok?
Ezek a készülék által kezelhető hibaáram-alakokra utalnak. Az AC típus szinuszos váltakozó, az A típus ezen túl lüktető egyenáramú maradékáramra is érzékeny. Az F bizonyos frekvenciaváltós terhelések összetett áramformáit, a B típus többek között sima egyenáramú maradékáramot is kezel. A választást a konkrét berendezés és gyártói dokumentáció alapján kell elvégezni.
A „van napelem” vagy „lesz autótöltő” önmagában nem teljes kiválasztási szabály. Számít az inverter vagy töltő felépítése, beépített védelme és a teljes hálózati kialakítás. Az RCD B típusa pedig nem a kismegszakítók B kioldási jelleggörbéjét jelenti.

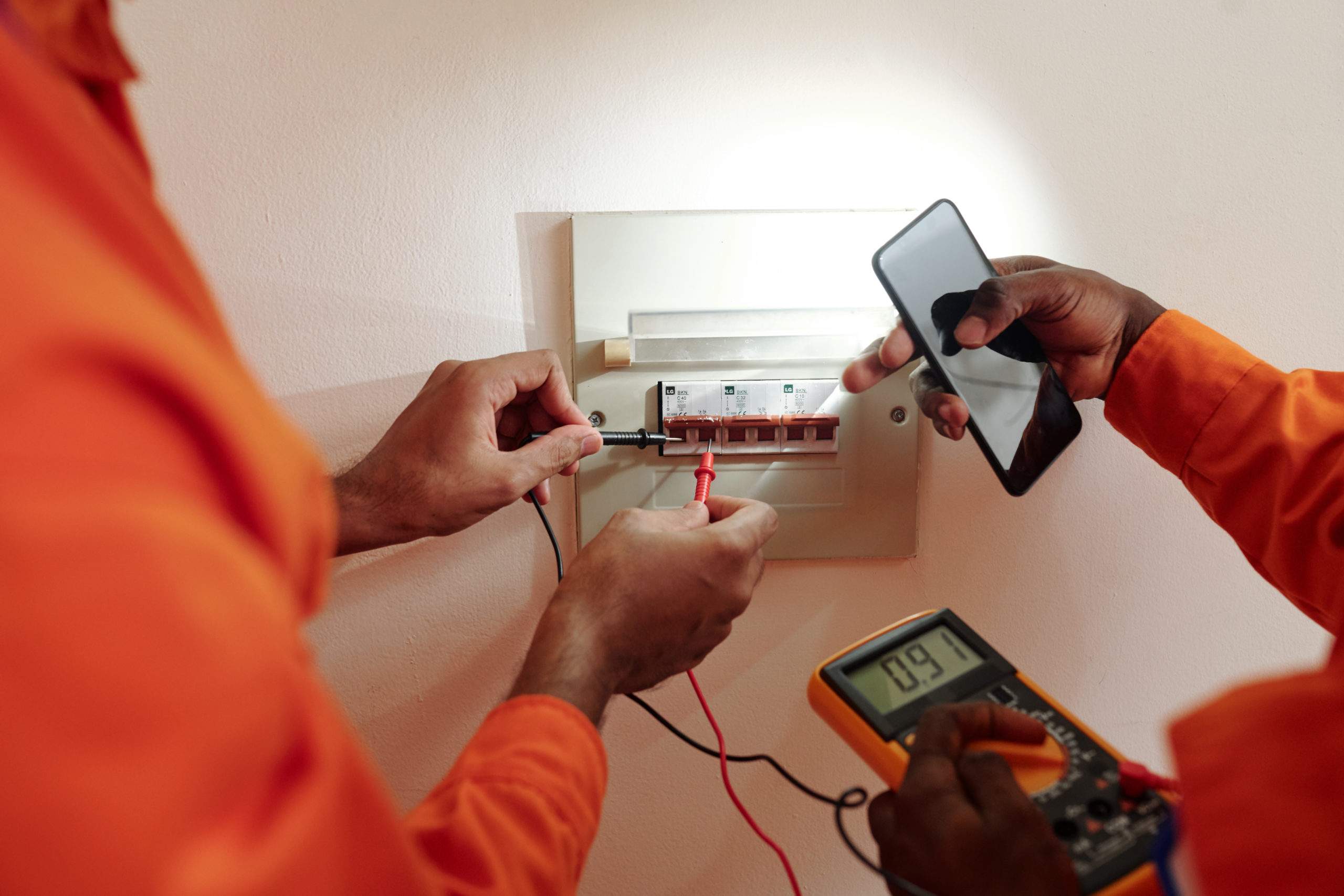

Tesztgomb és műszeres ellenőrzés
A T vagy TEST gombbal végzett próba a készülék saját vizsgálóáramkörét működteti. A próbát a gyártó által megadott módon és gyakorisággal végezd, előre számolva a védett áramkörök lekapcsolásával. Ha az előírt körülmények között nem old le, a védelmet szakemberrel ellenőriztesd.
A gomb sikeres próbája nem igazolja a lakás összes védővezetőjét, a földelést vagy valamennyi lekapcsolási feltételt. A műszeres vizsgálat más kérdéseket is ellenőriz. Nincs minden ÁVK-ra érvényes, garantált 10–30 ms-os leoldási idő: az eszköz típusa, az alkalmazott vizsgálóáram és a működési feltételek is számítanak.
Mit jegyezz fel, ha gyakran leold?
- Melyik kapcsoló oldott le, és mely helyiségek maradtak áram nélkül?
- Egy készülék indításához, több eszköz együttes használatához vagy esős időhöz kötődött-e?
- Történt-e előtte beázás, új eszköz csatlakoztatása vagy szerelés?
- Visszakapcsolás után azonnal ismétlődik-e a hiba?
A leoldás oka lehet egy készülék hibája, több szivárgóáram összeadódása vagy hibás hálózati kapcsolat is; ezt mérés különíti el. Ne iktasd ki a védelmet, és ne próbálkozz ismételt visszakapcsolással látható sérülés, égett szag vagy beázás mellett. Új rendszer megrendelésekor kérj érthető áramkörjegyzéket és bemutatást arról, mely védelem mely fogyasztókat kapcsolja le.
Források és további ellenőrzés
- ABB: RCD, RCCB és RCBO – a védelmi funkciók különbsége
- Schneider Electric: az ÁVK működési elve
- Schneider Electric: az RCD-k hibaáram szerinti típusai
Ez a cikk ismeretterjesztő céllal készült. A helyszíni adottságok eltérhetnek, ezért szerelés vagy átalakítás előtt kérj megfelelő szakembertől ellenőrzést.
