Elektromos fluxus és indukció: jelentés, jel és képlet

Az elektromos térerősség egy helyen jellemzi a mezőt, a fluxus pedig egy kiválasztott felülethez tartozik. Anyag jelenlétében az elektromos indukció, a D vektor is hasznos mennyiség. A pontos jelentéshez mindig meg kell nézni, melyik mező fluxusáról beszélünk: az E és a D felületi integráljának eltérő a mértékegysége.

A négy mennyiség jele és mértékegysége

A betűhasználat tankönyvenként változhat. Ha egy feladat egyszerűen „elektromos fluxust” említ, a definícióból és a mértékegységből derül ki, melyiket kéri. A táblázatban E, D, F, P és dA vektor, a két fluxus előjeles skalármennyiség. A pont skalárszorzatot jelent, nem vektoriális szorzást.

Mit fejez ki a D = ε₀E + P összefüggés?

A P polarizáció az anyag térfogategységre jutó elektromos dipólusmomentumát írja le. Az ε₀ a vákuum permittivitása. D ezekből és a makroszkopikus E térből képzett mennyiség; nem az elmozdult elektronok darabszáma, és nem egy felületen ténylegesen átfolyó töltés. A definíció és a szabad töltéshez való kapcsolat az MIT dielektrikumokról szóló jegyzetének 17. oldalán követhető.

Lineáris, izotrop anyagmodellben, az adott körülményekre érvényes permittivitással a kapcsolat egyszerűbb:

D = εE, ahol ε = ε₀ε_r.

A linearitás azt jelenti, hogy a válasz arányos a térrel; az izotrópia azt, hogy nincs kitüntetett anyagi irány. Irányfüggő vagy nemlineáris anyagnál egyetlen állandóval nem írható le ugyanígy a kapcsolat. A permittivitást a vezetőképességgel sem szabad felcserélni: a polarizáció és a vezetési áram eltérő jelenség.

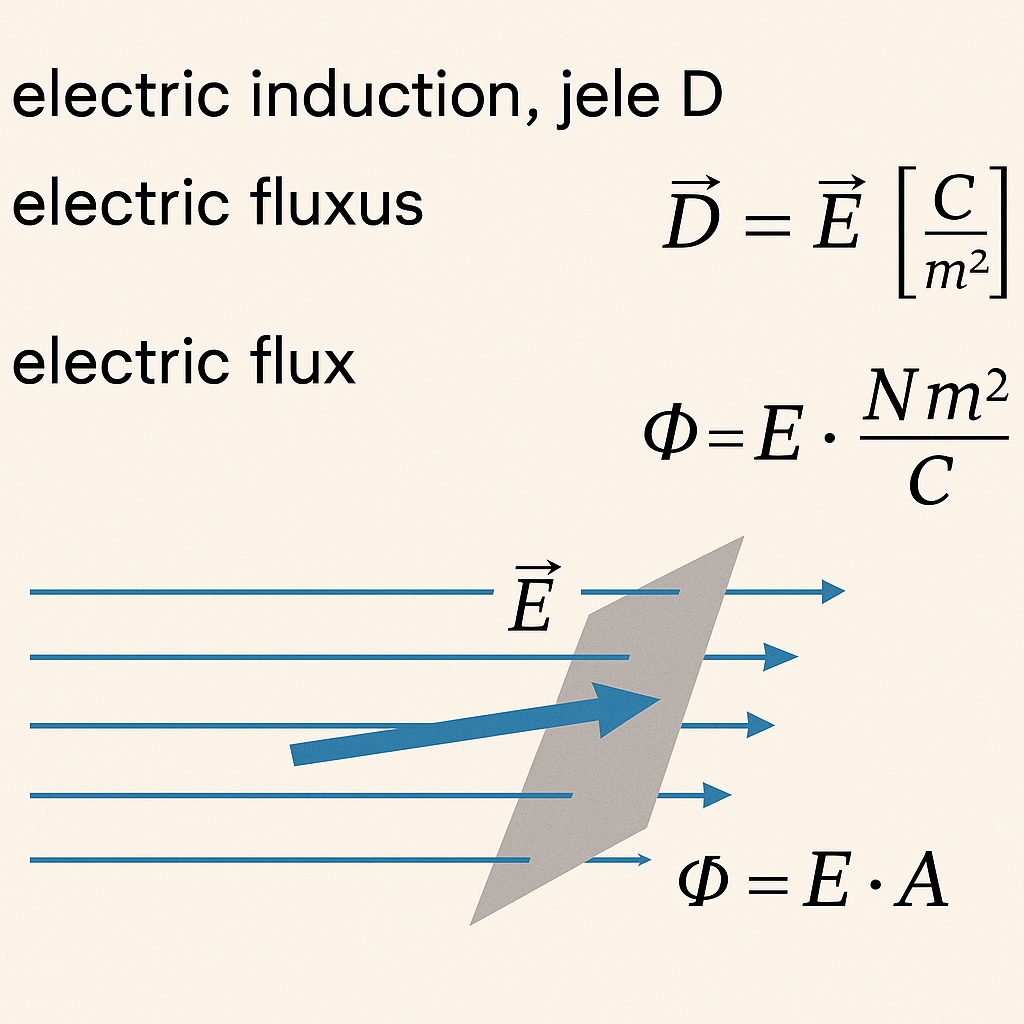

Fluxus sík felületen: a szög a felület normálisához tartozik

Ha E egy sík felület minden pontjában azonos, akkor Φ_E = EA cos θ. Itt A a felület nagysága, θ pedig a mező és a felületre merőleges, választott irányú normálvektor szöge. Ha a mező merőleges a síkra és a normállal azonos irányú, θ = 0°, így Φ_E = EA. A síkkal párhuzamos mezőnél θ = 90°, a fluxus nulla.

Online Marketing és Pszichológia című könyv

Görbült felületnél vagy helyfüggő mezőnél kis felületelemek hozzájárulását kell összegezni; ezt jelöli a felületi integrál. Az erővonalrajz szemléltetés: a berajzolt vonalak darabszáma szabadon választott, ezért önmagában nem mérési eredmény.

Saját számolási példa: csak a felület iránya változik

Legyen homogén mezőben E = 200 V/m és A = 0,50 m². Az EA szorzat 100 V·m. A felületet képzeletben elforgatva:

A mező nagysága mind a négy sorban ugyanaz. A negatív eredmény az orientációt jelzi; a nulla eredményből pedig nem következik, hogy nincs elektromos tér. A számoláshoz nincs szükség tényleges feltöltésre vagy szikrakísérletre.

Gauss-törvény: zárt felület, kétféle töltéskönyvelés

Zárt felület esetén a dA felületelem kifelé mutat. A ∮ jel azt hangsúlyozza, hogy a teljes zárt felületen integrálunk. A két alak:

• ∮ E · dA = Q_{összes, belül}/ε₀: a felületen belüli összes töltés számít, a szabad és a polarizációhoz kötött töltés is.
• ∮ D · dA = Q_{szabad, belül}: a D definíciójába foglalt polarizáció miatt a jobb oldalon a szabad töltés szerepel.

A mezőt a felületen kívüli töltések is befolyásolhatják. Gauss törvénye a teljes kifelé irányuló fluxusra vonatkozik: nem állítja, hogy a felület minden pontjában csak a belső töltések keltenek teret. Ha egy zárt felület össztöltése nulla, a befelé és kifelé irányuló hozzájárulások kiegyenlíthetik egymást úgy is, hogy E helyenként nem nulla.

Mit ellenőrizz egy fluxusfeladat előtt?

1. E-t vagy D-t kell integrálni? A két mértékegységet ne keverd össze.
2. Nyitott vagy zárt a felület? A Gauss-törvény fenti töltéses alakjai zárt felülethez tartoznak.
3. A megadott szög a síkkal vagy a normálissal értendő? Ez dönti el, melyik szög koszinusza kerül a képletbe.
4. Homogén a mező a felületen? Az egyszerű EA cos θ szorzat csak ekkor helyettesíti a felületi integrált.
5. Milyen anyagmodellre érvényes a megadott ε? Az anyagnév önmagában nem igazol minden körülményre állandó értéket.

Források és további ellenőrzés

• OpenStax University Physics 2, 5.4: az elektromos térerősség meghatározása
• OpenStax University Physics 2, 6.1: elektromos fluxus, orientáció és felületi integrál
• OpenStax University Physics 2, 6.2: Gauss-törvény és zárt felületek
• MIT 6.007, 15. előadás: Dielectrics and Dipoles, különösen a 10., 12. és 17. oldal
• University of Texas at Austin, Richard Fitzpatrick: Polarization – definíciók és anyagmodell-korlátok
