UPS választása: offline, line-interactive és online működés, VA és watt, áthidalási idő és leállítási terv.

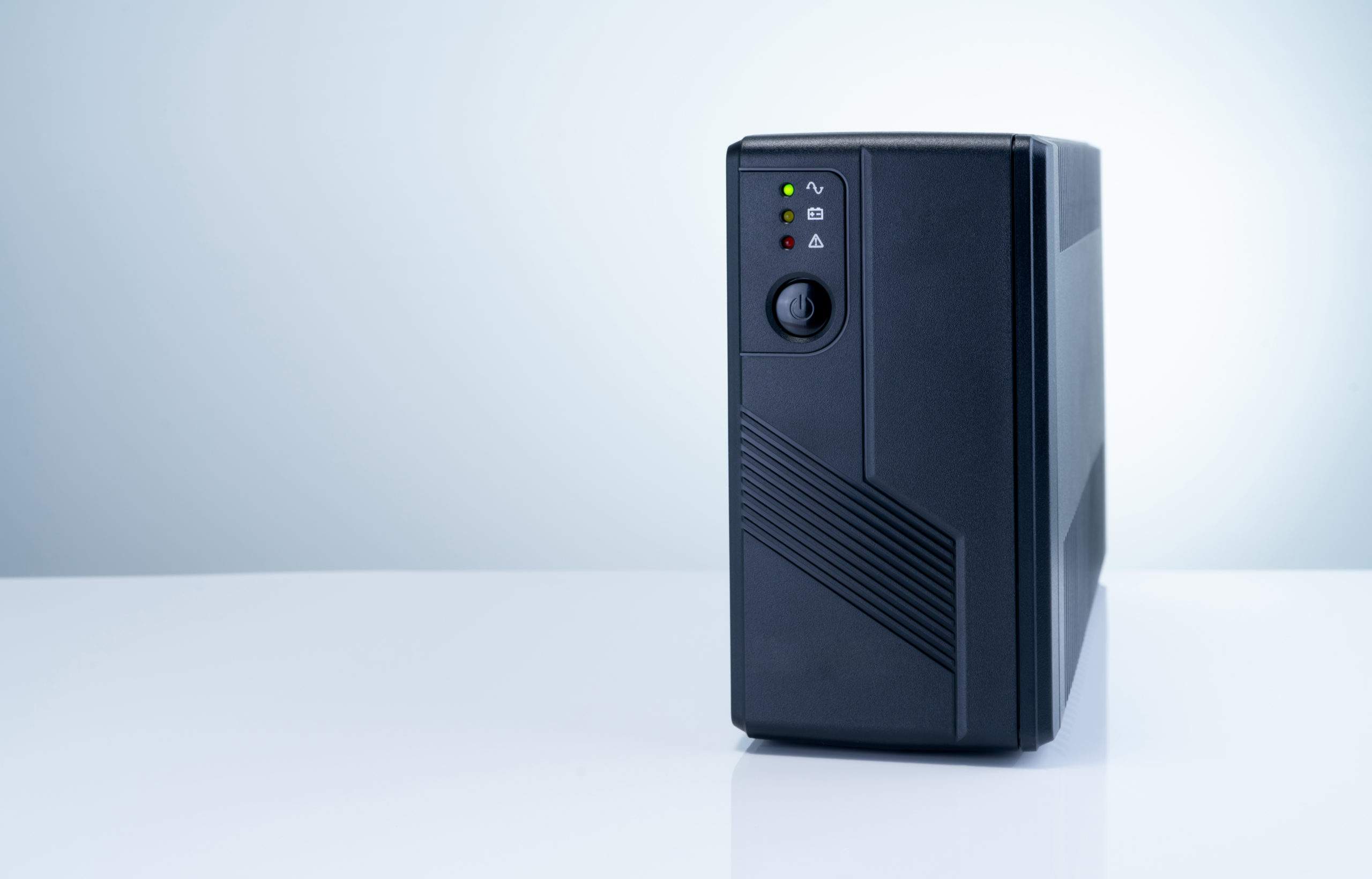

A szünetmentes tápegység, vagyis UPS átmenetileg tovább táplálhatja a rákötött berendezéseket hálózati kimaradáskor. A kiválasztás első kérdése a cél: néhány perc kell a munka mentéséhez, egy hálózati eszközt szeretnél tovább működtetni, vagy meghatározott idejű üzemet kell biztosítani? Ettől függ a szükséges teljesítmény és áthidalási idő.
A három gyakori működési elv
Ha a táblázat nem fér ki, oldalra görgethető. Billentyűzettel a bal és jobb nyilat használd.
| Kialakítás | Mit jelent? | Mit kérdezz a konkrét típusnál? |
|---|---|---|
| Standby, offline | Rendellenes hálózati állapotnál akkumulátoros ellátásra vált. | Mekkora az átkapcsolási idő, és ezt tolerálja-e a terhelés? |
| Line-interactive | Bizonyos hálózati feszültségeltéréseket akkumulátorra váltás nélkül szabályozhat; kimaradáskor akkumulátort használ. | Milyen bemeneti tartományban szabályoz, és milyen a kimeneti hullámalak? |
| Online, kettős konverzió | Szokásos kettős konverziós üzemben a bejövő váltakozó feszültséget egyenfeszültséggé, majd ismét váltakozóvá alakítja. | Milyen üzemmódok, bypass-lehetőségek és átmeneti viselkedések szerepelnek az adatlapban? |
Az online működés nem azt jelenti, hogy a teljes fogyasztói energia folyamatosan az akkumulátoron folyik át. Az akkumulátor a rendszer tartalék energiaforrása. Az Eaton műszaki tájékoztatója a kettős átalakítást és az akkumulátoros áthidalást külön funkcióként kezeli.
A VA és a watt két külön korlát
A VA a látszólagos, a W a hatásos teljesítmény egysége. A terhelés teljesítménytényezője kapcsolja össze őket: P = S × PF. A UPS kiválasztásakor mindkét megadott határértéket ellenőrizni kell. Nem helyes minden berendezésre ugyanazzal a rögzített VA–W átváltási szorzóval számolni.
Saját példában egy 300 W-os, 0,75 teljesítménytényezőjű terhelés 400 VA-t jelent. Egy szemléltető, 500 VA/250 W határértékű UPS esetén a VA-adatba beleférne, de a 250 W-os korlátot túllépné. Ettől a készülék még nem alkalmas a feladatra. A példabeli értékek nem termékajánlatok.
Az áthidalási időhöz terhelési adat kell
A gyártó üzemidő-táblázatát vagy görbéjét a tervezett terheléshez olvasd le. Ugyanaz a UPS különböző fogyasztókkal eltérő ideig működhet. Az akkumulátor állapota és a használati körülmények is számítanak. A névleges VA-szám vagy az akkumulátorra írt Ah önmagában nem ad biztos üzemidőt.
Készíts külön listát arról, aminek valóban működnie kell. Egy számítógép mellett például a képernyőre csak a mentéshez lehet szükség, míg egy hálózati adattárolónál a szabályos automatikus leállítás a cél. Internetes munkánál a routeren túl más helyi eszköz is szükséges lehet; a lakáson kívüli szolgáltatói hálózat működését a saját UPS nem garantálja.
Mit egyeztess vásárlás előtt?
- A készülékek pontos típusa, üzemi és indulási terhelése, szükséges csatlakozói.
- Az elvárt áthidalási idő és az, hogy a kimaradás végén folytatni vagy leállítani kell-e a működést.
- A UPS és a fogyasztók hullámalak-, átkapcsolási és vezérlési összeillősége.
- A fizikai hely, szellőzés, zaj és az akkumulátor későbbi cserélhetősége.
- A leállítási szoftver, az értesítések és az időszakos állapotellenőrzés lehetősége.
A működéspróbát a gyártó eljárásával tervezd meg. A hálózati dugó kihúzásakor a UPS akkumulátorról tovább táplálhat, ezért a kimenete nem tekinthető feszültségmentesnek.
