Új építésű otthonok: teljes körű villamos hálózat

Az új építésű családi házak és lakások villamos hálózatának kiépítése

Új otthon építésekor a villamos hálózatról akkor érdemes dönteni, amikor a helyiségek és a gépészet elrendezése már körvonalazódott, de a falakat és burkolatokat még nem zárták le. Az alábbi áttekintés a megrendelő feladatait, a szakági egyeztetéseket és az átadáskor elkérendő dokumentumokat mutatja be.

1. Tervezés: az alapok megteremtése

A villamos hálózat kialakítása minden esetben a tervezéssel indul. Ennek során a villanyszerelők és mérnökök áttekintik az épület terveit, felmérik a várható áramfogyasztást, és meghatározzák az egyes áramkörök számát. A modern családi házakban és lakásokban egyre több elektromos készülék üzemel: gondolj akár a konyhai nagygépek, a klímaberendezések, az elektromos fűtési rendszerek, valamint az okoseszközök energiaigényére.

A tervezés során figyelembe kell venni:

• az épület tagolását, belső elrendezését,
• a lakók szokásait (milyen készülékeket használnak, milyen időpontban),
• a későbbi bővítés lehetőségét (például napelemek, elektromos autótöltő),
• a jogszabályokat és villamos biztonsági előírásokat (pl. MSZ HD 60364).

A tervben jelöld külön a biztosan beépülő berendezést és a későbbi lehetőséget. Például egy majdani autótöltőhöz most készülhet megfelelő nyomvonal és hely az elosztóban, miközben a tényleges teljesítményigényről és hálózati bővítésről később születik döntés. A megtakarítás helyszínfüggő: a már kész burkolat újrabontásának elkerülése sokszor többet számít, mint néhány méter vezeték ára.

2. Elektromos panel telepítése: a központi vezérlőegység

Az elektromos panel (más néven fogyasztói elosztó vagy kiselosztó) az épület villamos hálózatának szíve. Itt találhatók:

• a kismegszakítók (biztosítékok),
• a Fi-relék (életvédelmi relék),
• feszültségvédelmi eszközök,
• különféle vezérlőegységek (okosotthon-funkciók esetén).

A panel megtervezésekor és felszerelésekor fontos figyelembe venni az áramköri csoportok számát és teljesítményét. Ha például nagy teljesítményű elektromos tűzhelyet vagy hőszivattyút használsz, az külön méretezést igényel. Ezt a lépést nemcsak a jelenlegi, hanem a jövőbeli igényeknek megfelelően is érdemes elvégezni: ha később elektromos autótöltőt szeretnél vagy bővíted a lakást, az előrelátó tervezés rengeteg költséges átalakítástól kímél meg.

Az elosztóban a tartalék hely és az áramköri tartalék két külön kérdés. Az üres modulhely segíti a bővítést, de önmagában nem növeli a betáplálás vagy a vezetékek terhelhetőségét. A kismegszakítót a védett vezetékhez és a terheléshez kell választani; nagyobb névleges áramú készülék beépítése nem helyettesíti a hálózat méretezését.

3. Vezetékek és csatornák telepítése: a láthatatlan hálózat

Miután a terv készen áll és az elektromos panel helye is megvan, következik a vezetékek és csatornák kiépítése. Ezeket jellemzően rejtve helyezik el a falakban, aljzatbetonban vagy álmennyezetek mögött, így esztétikailag nem zavaróak.

A vezetékek védelmét és rögzítését csatornák, védőcsövek, esetlegesen kábeltálcák biztosítják. Főbb szempontok:

• Megfelelő keresztmetszet: a túl vékony vezeték melegedhet és veszélyes lehet, míg a túl vastag vezeték drága és nehezebben szerelhető.
• Anyagminőség és szigetelés: fontos a szabványoknak megfelelő, tartós vezetékek használata.
• Megfelelő elvezetési útvonalak: kerülni kell az éles töréseket, szűk kanyarokat, amelyek sérülést okozhatnak.

A csatornák kiépítésénél oda kell figyelni a tűzvédelmi előírásokra is. Különösen többszintes épületeknél létfontosságú a tűzterjedés elleni védelem, például tűzgátló tömítőanyagok alkalmazása az átvezetéseknél. Ez nem csupán a jogi követelmények betartása miatt fontos, hanem a lakók biztonságának megőrzése érdekében is.

A vezetékezés eltakarása előtt kérj fényképeket a nyomvonalakról, és egyeztessétek a szerelvények helyét a konyhabútorral, ajtónyitással és gépészettel. A későbbi javításhoz az is számít, mely kötőhelyek maradnak hozzáférhetők. A csőméretet, a behúzhatóságot és a megengedett szerelési módot a kivitelezőnek együtt kell ellenőriznie.

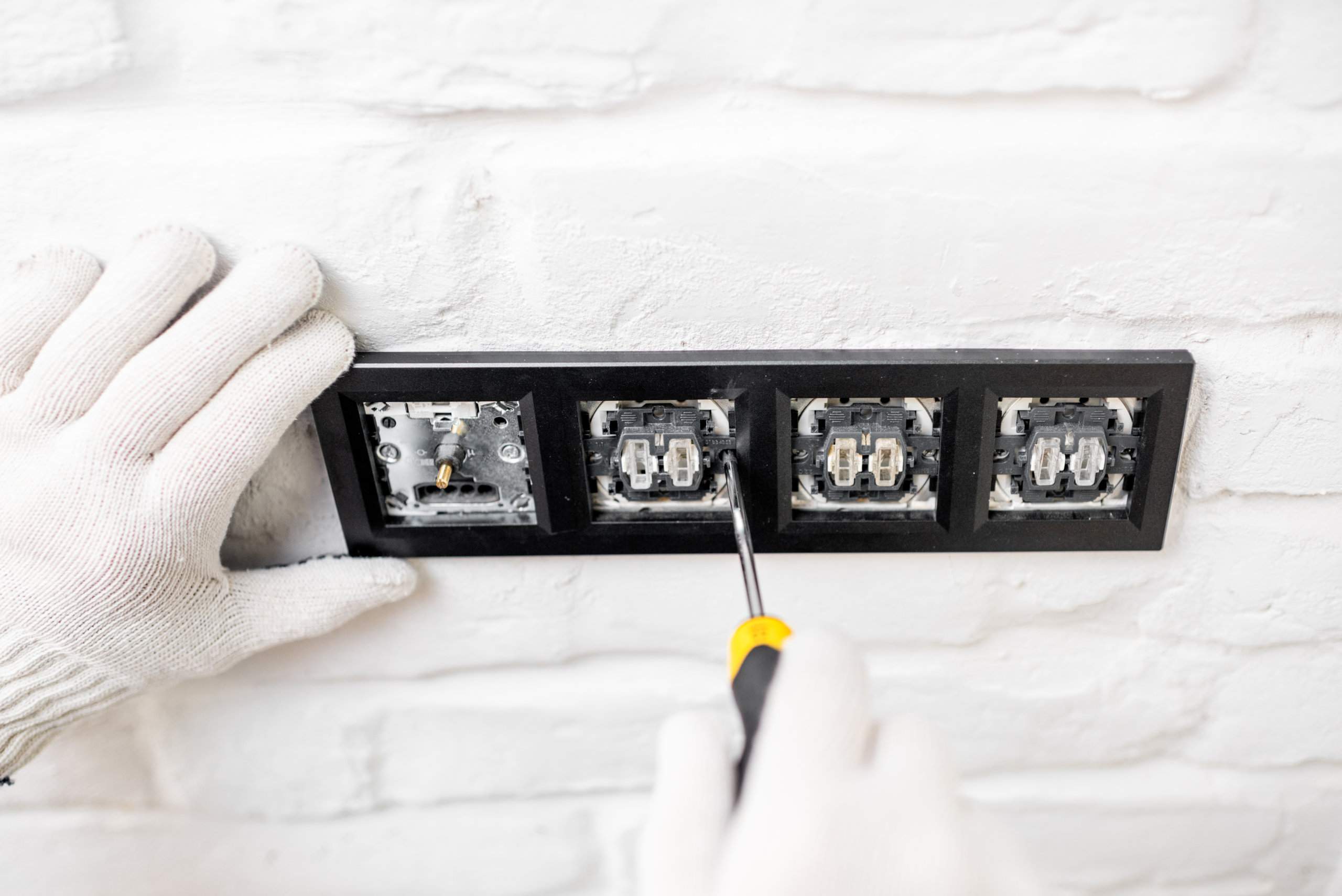

4. Villanykapcsolók, konnektorok és világítótestek telepítése: a gyakorlati funkciók

Az új otthonban a lakók zömében a villanykapcsolókkal, konnektorokkal és világítótestekkel találkoznak a mindennapi használat során. Ezeknek nemcsak esztétikai szempontból kell megfelelniük, hanem a kényelmet és a biztonságot is szolgálniuk kell.

Mire érdemes figyelni?

• Elhelyezés: A kapcsolók kézre eső magasságban legyenek, a konnektorok száma és elosztása pedig alkalmazkodjon a helyiség funkciójához (pl. konyha, nappali, hálószoba). Ügyelj arra, hogy a konnektorok ne kerüljenek túl közel a vizes helyiségekben lévő vízforrásokhoz.
• Kapcsolók típusa: Egyre elterjedtebbek az érintőfelületű és okosotthon-rendszerekbe illeszthető kapcsolók. Ha hosszú távra tervezel, gondolkodj a jövő igényeiben is, például a távoli vezérelhetőségben vagy a világítás automatizálásában.
• Biztonsági megoldások: Gyerekzáras konnektorok, megfelelő IP-védettség (por, víz elleni védelem) a nedves vagy kültéri helyeken.
• LED-világítás: a választást azonos fényáram és használati idő mellett hasonlítsd össze a kiváltandó fényforrással. A várható költségkülönbség a teljesítményfelvételtől, az üzemórától, az áramdíjtól és a beszerzési ártól függ.

A kapcsolók és konnektorok kiválasztásánál a dizájn sem elhanyagolható. Ma már számtalan forma, anyag és szín közül választhatsz, így az eszközök könnyedén illeszkednek az enteriőr stílusához.

5. Tesztelés és ellenőrzés: a biztonság záloga

Miután minden eszközt felszereltek és bekötöttek, következik a hálózat alapos ellenőrzése. Ennek célja, hogy kiszűrjék az esetleges rejtett hibákat vagy hiányosságokat, mielőtt az épület lakói használatba veszik a rendszert.

Az ellenőrzés kiterjed:

• Vezetékek folytonosságára: nincsenek-e sérült vagy rosszul csatlakoztatott szakaszok.
• Szigetelési ellenállásra: megfelelő-e a vezetők szigetelése ahhoz, hogy ne forduljon elő zárlat vagy áramütés veszélye.
• Védővezetők és hibavédelem ellenőrzésére: a védővezető folytonosságát, az alkalmazott védelmi mód megfelelőségét és az ÁVK működését külön is vizsgálni kell.
• Áramkörök terhelhetőségére: minden áramkör megfelel-e a tervezésben előírt terhelésnek.

A lámpák működése vagy az ÁVK tesztgombjának sikeres próbája nem igazolja a teljes hálózat megfelelőségét. Az átadáskor kérd el az elvégzett szemrevételezés és műszeres vizsgálatok dokumentációját, a mért értékekkel és a minősítéssel együtt. Egy azonosíthatatlan, csak „minden rendben” szövegű lap kevés segítséget ad egy későbbi hibánál.

A szakmai felelősség és a megbízható kivitelezés fontossága

Az új építésű otthonok villamos hálózatának kiépítését csak megfelelő képesítéssel rendelkező szakemberre érdemes bízni. A rosszul kivitelezett rendszer hosszú távon nemcsak anyagi károkat, hanem életveszélyes helyzeteket is előidézhet. A villanyszerelő szakma szépsége abban rejlik, hogy a kész munkát hosszú éveken keresztül biztonságosan és megbízhatóan használhatja a család – éppen ezért óriási a felelősség.

A villanyszerelőnek a gépész, a konyhabútoros és az építésvezető munkájához is igazodnia kell. Változtatáskor legyen írásban rögzítve, mely áramkört, nyomvonalat vagy készüléket érinti a kérés, és mi módosul a díjban, illetve az ütemezésben.

Kitekintés a fenntarthatóságra: okosotthon és megújuló energia

Az okosvezérlés akkor csökkentheti a fogyasztást, ha ténylegesen elkerül szükségtelen működést. A többleteszközök saját fogyasztását és használatát is számításba kell venni. Építéskor a későbbi fejlesztéshez szükséges hely és nyomvonal előkészíthető; lehetséges irányok:

• Intelligens világításvezérlés (mozgásérzékelők, időzítők, távoli vezérlés).
• Energiamegtakarító hőmérsékletszabályozók (például zónázott fűtések, okostermosztátok).
• Napelemek és egyéb megújuló energiaforrások integrálása (inverterek, akkumulátorok csatlakoztatása).
• Elektromos autótöltő telepítésének előkészítése (nagyobb teljesítményű áramkörök, külön relé csoportok).

A passzívház- és minimálenergiás épületekben különösen nagy figyelmet kap az átgondolt villamos tervezés, mert sokszor a cél a lehető legkisebb energiafogyasztás elérése. Ahol napelemek vagy más megújuló források is bekerülnek a képbe, még komplexebb az összhang megtalálása a hagyományos elektromos hálózattal. Ezért a szakembereknek naprakésznek kell lenniük a legújabb technológiák és szabványok tekintetében, hogy a lehető leghatékonyabb megoldásokat alakítsák ki.

Mit kérj az átadáskor?

Legyen azonosítható minden áramkör az elosztóban, és kapj megvalósulási dokumentációt, vizsgálati iratokat, valamint a beépített készülékek használati és karbantartási útmutatóit. Egyeztessétek, hogyan kell hibát bejelenteni, és mely vizsgálatokat vagy próbákat szükséges később elvégezni. Az ingatlan értékére vagy egy jövőbeli támogatásra ezek alapján sem lehet általános pénzügyi ígéretet adni.

Összegzés

Az új építésű családi házak és lakások villamos hálózatának kiépítése rendkívül összetett folyamat, amely nem merül ki pusztán a vezetékek és konnektorok beépítésében. A tervezéstől kezdve az elosztópanel méretezésén át a különféle védelmi megoldásokig számos döntésed lesz, amelyek mind közvetlen hatást gyakorolnak a későbbi életedre, az energiafogyasztásodra és az ingatlanbiztonságra.

Egy jól kialakított villamos rendszer:

• növeli a komfortérzetet (megfelelő fényviszonyok, elegendő konnektor, okosvezérlés),
• megfelelő védelmi rendszerrel csökkenti az áramütés és a villamos eredetű károk kockázatát (szakszerű földelés, Fi-relék, kismegszakítók),
• a megfelelően kiválasztott és használt világítással, vezérléssel vagy energiatermeléssel csökkentheti a hálózatból vásárolt energiát; ezt az adott használatra kell megbecsülni.
• dokumentált műszaki állapotával segítheti az ingatlan későbbi értékesítésekor a vevő tájékozódását; meghatározott értéknövekedést nem garantál.

A tervezéshez készíts helyiségenként listát a készülékekről, a csatlakozási pontokról és a későbbi bővítésekről. Ebben segít a villanyszerelési tervező; az eredményt egyeztetési alapként vidd a tervezőhöz vagy a kivitelezőhöz. A méretezést és a biztonság igazolását a helyszíni adottságok alapján kell elvégezni.

Források és további ellenőrzés

• Schneider Electric – a vezeték és a túláramvédelem összehangolása
• IET – az első ellenőrzés célja és vizsgálati elemei (brit szabványi környezetben)
