A földelő, a védővezető és a lekapcsoló védelem együttműködése. TN, TT és IT rendszerek; gyakori félreértések.
A földelés a villamos védelmi rendszer része. Ahhoz, hogy egy szigetelési hiba ne hagyjon tartósan veszélyes feszültséget a megérinthető készülékházon, a védővezetőnek, az összekötéseknek és a lekapcsoló védelemnek együtt kell működnie. Egy földelőszonda jelenléte önmagában még nem igazolja, hogy a lakás valamennyi áramköre megfelelő.
Földelő, védővezető és egyenpotenciálú összekötés
A földelő a talajjal villamos kapcsolatot biztosító vezető vagy vezetőrendszer. A földelővezető ezt kapcsolja a berendezés megfelelő földelési pontjához. A védővezető, jelölése PE, az áramütés elleni védelem része. A védő egyenpotenciálú összekötés a különböző, érinthető vezető részek közötti veszélyes feszültségkülönbség csökkentését szolgálja.
A védővezető és a nullavezető eltérő feladatot lát el. A nullavezető üzemszerűen áramot vezethet; a PE rendeltetése a védelem. A PEN bizonyos rendszerszakaszokon a két feladatot egyesíti, de használatára külön feltételek vonatkoznak. Egy konnektornál kialakított házilagos összekötés nem pótolja a hálózat védelmi rendszerének szakszerű kialakítását.
Hová folyik a hibaáram?
Az áram zárt áramkörben folyik, és visszatér a tápláló forráshoz. TN-rendszerben a készülék testzárlati áramának fő útja a védővezetőn, illetve az érintett rendszerszakaszon a PEN-en keresztül vezet vissza. A működést ezért félrevezető úgy elképzelni, hogy a veszélyes áram egyszerűen eltűnik a talajban.
A hiba fennállása alatt megfelelően földelt készülékházon is kialakulhat veszélyes érintési feszültség. A védelem egyik feladata, hogy az érintett áramkört az előírt időn belül lekapcsolja. Ehhez a teljes hibaáramkör és a kiválasztott védelmi eszköz összehangolása szükséges. A földelés megléte ezért nem engedély a hibás készülék használatára.
Mit jelentenek a TN, TT és IT betűk?
Ha a táblázat nem fér ki, oldalra görgethető. Billentyűzettel a bal és jobb nyilat használd.
| Rendszer | Alapvető felépítés |
|---|---|
| TN-C | A vizsgált szakaszon a védő- és nullavezető feladatát közös PEN látja el. |
| TN-S | A PE és az N külön vezető. |
| TN-C-S | A közös PEN-t egy meghatározott ponttól külön PE és N követi. |
| TT | A tápláló rendszer egyik pontja földelt; a berendezések testei a fogyasztói berendezés külön földelőjéhez kapcsolódnak. |
| IT | A táplálás földtől szigetelt vagy impedancián keresztül földelt; a védett berendezések testei földeltek. |
A betűk hálózati kialakítást jelölnek, nem egyszerű minőségi rangsort. A megfelelő megoldást a csatlakozó hálózat, a rendeltetés és a védelmi feltételek alapján kell meghatározni. Régi lakásnál ezt dokumentáció és helyszíni vizsgálat tisztázhatja; a vezeték színe vagy a konnektor külseje nem elegendő bizonyíték.
Mit nem old meg önmagában a földelés?
- Nem növeli a rendelkezésre álló teljesítményt. Ha egy motor indításakor leesik a feszültség, az okot a táplálásban, terhelésben és vezetékekben is keresni kell.
- Nem teljes villámvédelem. A villámáram és a túlfeszültség elleni védelem külön tervezett, összehangolt megoldásokat igényel.
- Nem helyettesíti az ÁVK-t és a túláramvédelmet. Ezek más hibajellemzőre reagálnak.
- Nem általános zavarszűrő. Elektronikai zavaroknál az árnyékolás, a kábelezés és a potenciálkiegyenlítés kialakítása is számít; a „még egy földelés” nem általános javítási recept.
Miért számít a talaj és a korrózió?

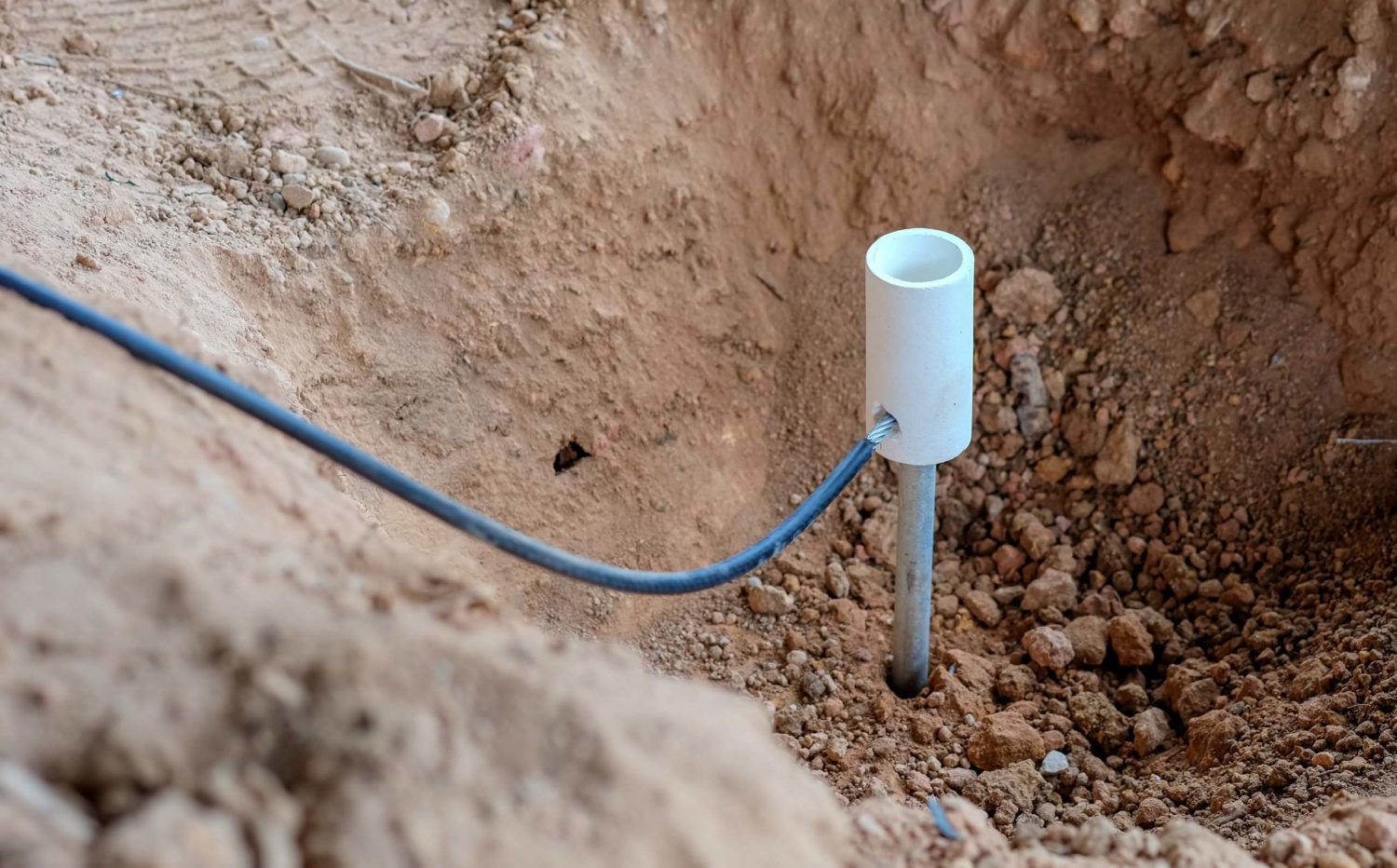

A földelő és a talaj közötti kapcsolat függ az elhelyezéstől, a talaj vezetőképességétől, nedvességétől és a szerkezet állapotától. A korrózió és a sérült kötések ronthatják az eredményt. A méretet, anyagot és elhelyezést ezért nem lehet egyetlen, minden házra érvényes internetes méretsorból kiválasztani.
Mit kérj az ellenőrzést végző szakembertől?
A „jó a földelés” kijelentés helyett kérj a vizsgálat tárgyát és eredményét azonosító dokumentumot. Derüljön ki, mely áramköröket vizsgálta, milyen védelmi kialakítást talált, milyen méréseket végzett, és maradt-e javítandó hiba. A földelési ellenállás, a védővezető folytonossága és a lekapcsolási feltételek ellenőrzése eltérő kérdésre válaszol.
Hasznos előkészület a korábbi jegyzőkönyvek, átalakítások és hibajelenségek összegyűjtése. Külön jelezd, ha vezetéket érintő földmunka, beázás, mérőhely-átalakítás vagy nagyobb bővítés történt. A vizsgálat esedékességét az adott berendezésre vonatkozó szabályok és a korábbi minősítés alapján kell tisztázni; nincs minden rendszerre helyes, általános egy- vagy kétéves ökölszabály.
Konnektorba dugható egyszerű teszter jelezhet egyes bekötési hibákat, de nem minősíti a teljes védelmi rendszert. Hibajelzés nélkül is maradhat feltáratlan probléma. Ha egy készülékháznál bizsergést észlelsz, állítsd le a használatot, akadályozd meg, hogy más hozzáérjen, és kérj hibafeltárást. A hibát ne próbáld újabb érintéssel vagy ismételt visszakapcsolással ellenőrizni.
Földelésről vagy más védelmi feladatról beszélünk?
Ha a táblázat nem fér ki, oldalra görgethető. Billentyűzettel a bal és jobb nyilat használd.
| Helyzet vagy kérdés | Mire figyelj? |
|---|---|
| Földelő kialakítása | A talajjal kapcsolatot létrehozó szerkezeti részt kell azonosítani. |
| Védővezető-hálózat | A berendezések és a védelmi rendszer közötti összeköttetések is vizsgálandók. |
| Automatikus lekapcsolás | A hiba esetén működő védelem megfelelő működését az egész kialakítás alapján kell ellenőrizni. |
Források és további ellenőrzés
- Schneider Electric: Earthing connections – fogalmak és összekötések
- Schneider Electric: a TN, TT és IT rendszerek felépítése
- Schneider Electric: TN-rendszer és a hibaáram útja
- Schneider Electric: földelők és a talajjal kialakuló kapcsolat
Ez a cikk ismeretterjesztő céllal készült. A helyszíni adottságok eltérhetnek, ezért szerelés vagy átalakítás előtt kérj megfelelő szakembertől ellenőrzést.
