Vezető, szigetelés, keresztmetszet és színjelölés. Így értelmezd a vezetékek adatlapját és egy villamos felújítás anyaglistáját.
A vezeték adatlapján szereplő anyag, keresztmetszet, szigetelés és alkalmazási terület együtt írja le, mire szánták a terméket. Egy felújítás megrendelőjeként ezek értelmezése abban segít, hogy követni tudd az ajánlatot és a kapott dokumentációt. Egyetlen adatból sem lehet eldönteni, hogy a vezeték megfelel-e a lakás adott áramköréhez.

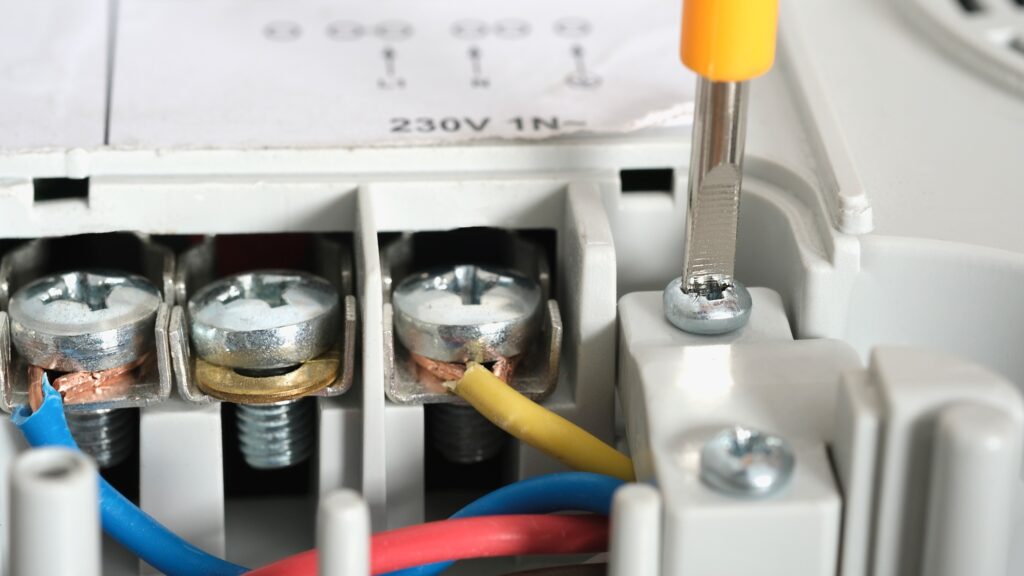

Vezető, szigetelés és külső köpeny
A vezető a villamos áram továbbítására szolgáló fémrész. Ezt a termék kialakításától függően szigetelés veszi körül. Több szigetelt eret közös külső köpeny is összefoghat. A mindennapi szóhasználatban a vezeték és a kábel megnevezése keveredhet, ezért ajánlatkéréskor a pontos típusjel és a gyártói adatlap ad megbízhatóbb támpontot.
A LAPP H07V-K termékadatlapja például külön nevezi meg az 5. osztályú, finomsodratú rézvezetőt és a PVC-szigetelést, valamint védett, rögzített felhasználási területet ír le. Ez konkrét termékadat; egy más felépítésű vagy rendeltetésű vezetékre nem lehet kiterjeszteni.
Keresztmetszet és átmérő
A keresztmetszetet négyzetmilliméterben, az átmérőt milliméterben adják meg. A két mennyiség eltérő dolgot ír le. A teljes kábel külső vastagságába a szigetelés, a köpeny és több ér esetén az erek elrendezése is beleszámít. Emiatt egy falból előbukkanó vezeték külső méretéből ne következtess a fémvezető névleges keresztmetszetére.
Ajánlatban ezért hasznos a teljes típusmegjelölés, az erek száma és a névleges keresztmetszet feltüntetése. Ha a meglévő vezeték azonosítása szükséges, azt a felmérést végző szakembertől kérd. A szigetelés lefejtése vagy a vezeték megvágása otthoni azonosítás céljából veszélyes.
Mit jelentenek a színek?
A színjelölés információt adhat a vezető rendeltetéséről, de a valós bekötést és az állapotot ellenőrizni kell. Régebbi szerelés, javítás vagy hibás jelölés miatt a látott szín önmagában nem bizonyítja egy ér funkcióját. A szín a feszültségmentes állapotot sem igazolja.
A jelölések közérthető áttekintését az elektromos vezetékek színeiről szóló útmutató tartalmazza. A vezető azonosítása, a megfelelő leválasztás és az ellenőrzés szakmai feladat; a HSE biztonságos villamos munkavégzési kiadványa is figyelmeztet a feltételezések helyett szükséges ellenőrzésekre.

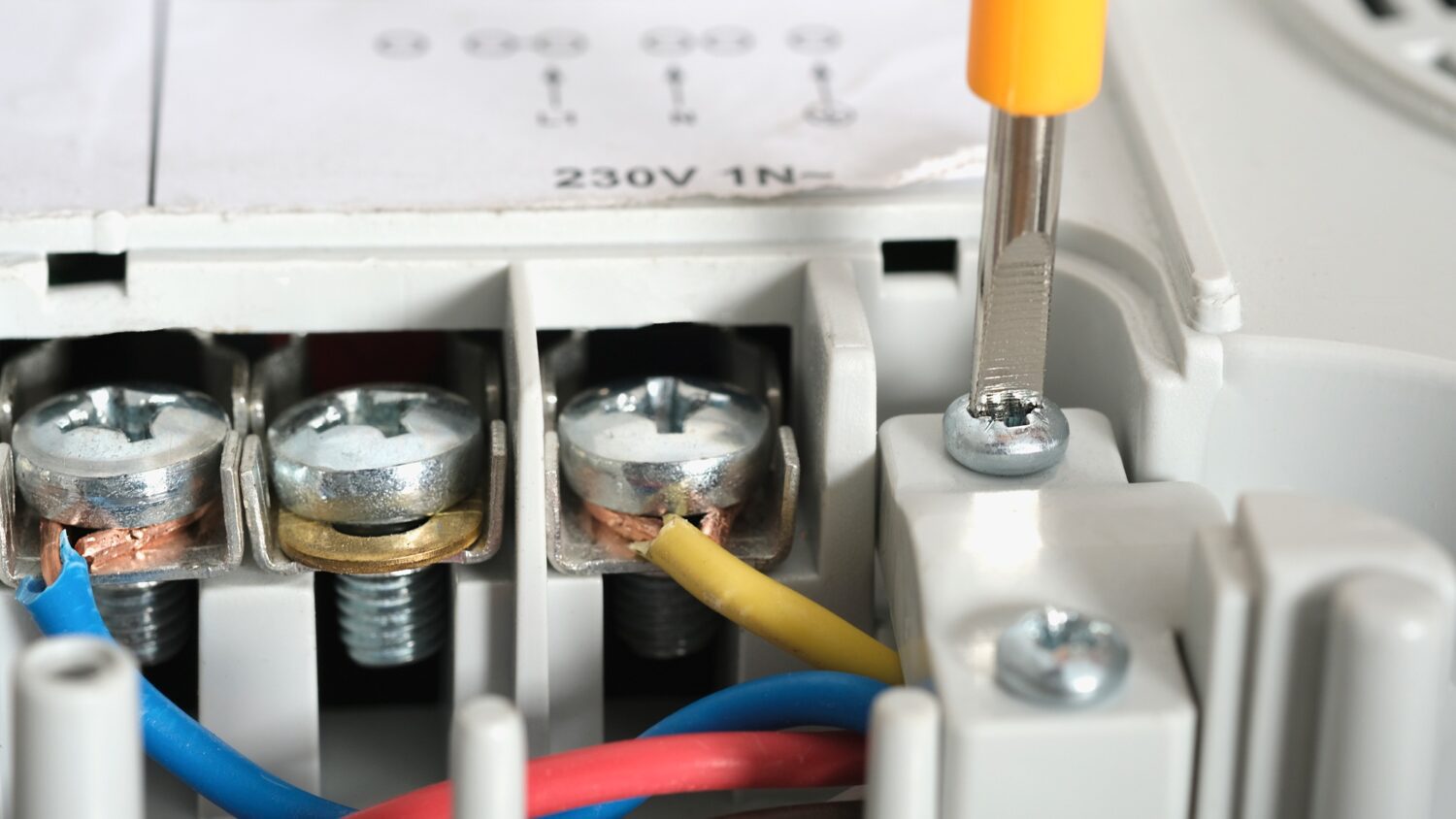

Réz, alumínium és a csatlakozási pont
A vezető anyaga és szerkezete a kötőelem kiválasztásánál is számít. Az azonos névleges keresztmetszet önmagában nem tesz két eltérő anyagú vagy felépítésű vezetéket minden szempontból helyettesíthetővé. A csatlakozásnál a kötőelem gyártójának kifejezett alkalmazási feltételeit kell ellenőrizni. A WAGO magyar gyártói útmutatója például meghatározott sorozatokra és tömör alumíniumvezetőre ad feltételeket, más termékek használatát pedig kontaktpaszta mellett is kizárja.
Réz- és alumíniumvezető találkozásához nem adható általános otthoni javítási recept. Egy paszta, alátét vagy véletlenszerűen kiválasztott csatlakozó alkalmazása nem igazolja a kötés megfelelőségét. Ha felújításkor eltérő vezetőanyagok találkoznak, kérj dokumentált megoldást a villanyszerelőtől a tényleges termékek és hálózati körülmények alapján.
Az átadott anyaglistában a kötőelemek típusa is szerepelhet. Ez később segíti az azonosítást és a karbantartást. A kötéseket ellenőrzés céljából ne bontsd meg; a dokumentumok összegyűjtése a megrendelői feladat.
Miért nem elég egyetlen amperérték?
A terhelhetőségi érték a meghatározott körülmények között megengedhető áramra vonatkozik. A környezet hőmérséklete, az elhelyezés, az egymás mellett vezetett áramkörök és a terhelt erek száma is módosíthatja az értékelést. A LAPP terhelhetőségi táblázatai külön feltételeket és korrekciókat adnak meg; a táblázatból kiragadott szám ezek nélkül félreérthető.
A vezeték és a védelmi készülék kiválasztása további vizsgálatokat is igényel. Ezért a vezeték vásárlását a felmérés és az egyeztetett anyagkiírás után érdemes intézni. A terhelhetőség fogalmát és egy korlátozott számolási példát a külön áramterhelhetőségi útmutató részletez.
Mit kérj egy villamos felújítás anyaglistáján?
- A beépített vezetékek pontos típusát, gyártóját, érszámát és névleges keresztmetszetét.
- A rendeltetési helyet vagy az áramkört, amelyhez az anyagot felhasználták.
- Az alkalmazott csatlakozó- és védelmi készülékek azonosítható típusát.
- A munka leírását, az ellenőrzési dokumentumokat és a későbbi használatot érintő korlátozásokat.
Az adatlap megértése és a tényleges szerelés megfelelőségének igazolása eltérő feladat. A cikk az előbbiben segít. A LAPP dokumentumok meghatározott termékekre és táblázati feltételekre vonatkoznak; a HSE brit kiadványa általános biztonsági háttér, és nem magyar jogszabály.
Ez a cikk ismeretterjesztő céllal készült. A helyszíni adottságok eltérhetnek, ezért szerelés vagy átalakítás előtt kérj megfelelő szakembertől ellenőrzést.
