Egyenáram és váltóáram alapjai

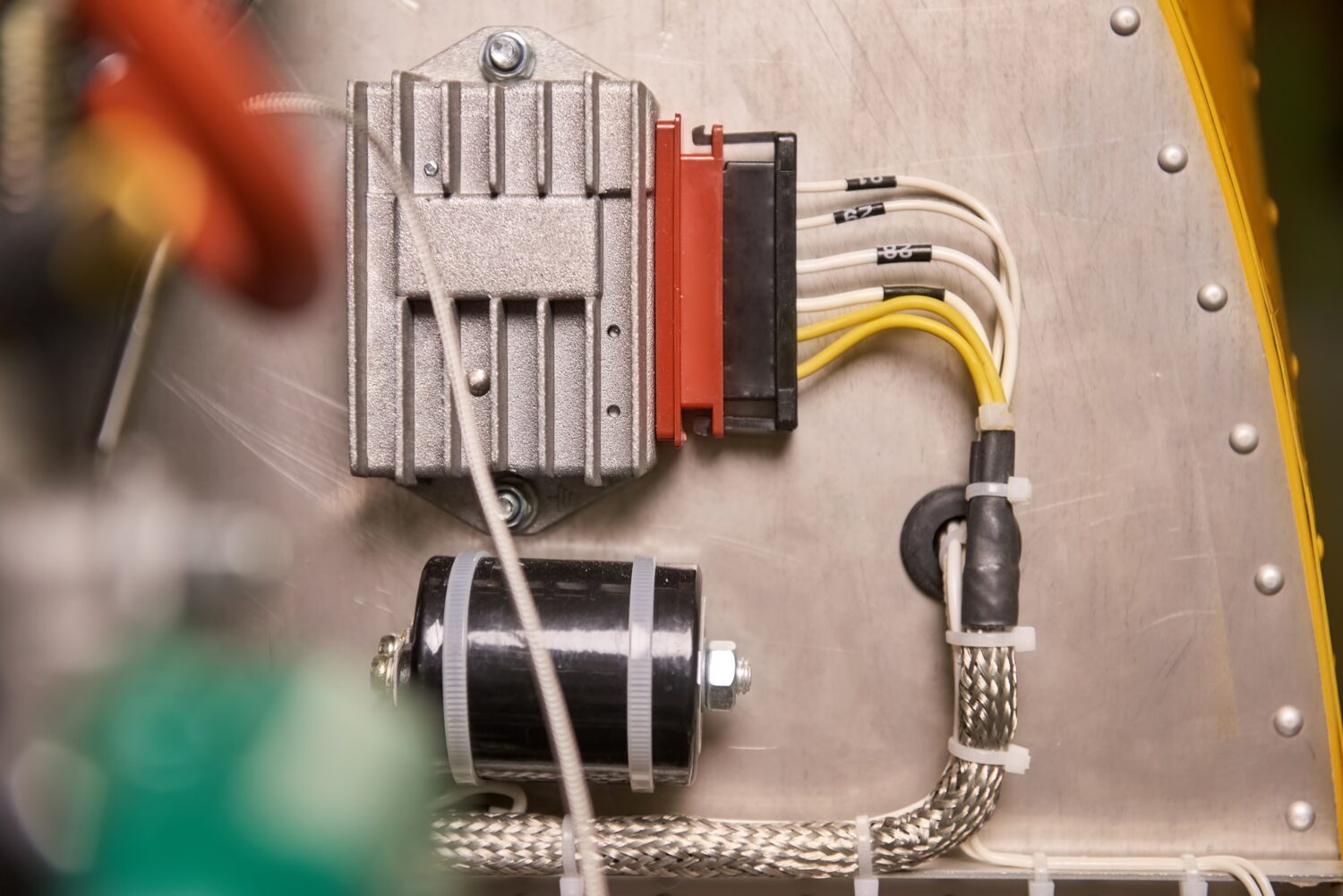

Villamos berendezés vezetékekkel és csatlakozókkal

Villamos berendezés vezetékekkel és csatlakozókkal.

Röviden

AC és DC, effektív feszültség, teljesítmény és átalakítók: a jelölések értelmezése, valamint a készülékek kompatibilitásának ellenőrzése.

Hirdetés

Az AC és a DC azt írja le, hogyan változik az áram iránya. Egy készülék kiválasztásakor emellett a feszültség, a teljesítmény, a csatlakozás és a védelem adatai is számítanak. Az, hogy két berendezés egyaránt „egyenáramú”, még nem teszi őket közvetlenül összekapcsolhatóvá.

Mi a különbség az egyenáram és a váltakozó áram között?

Egyenáramnál (DC) az áram egy irányba folyik; a nagysága ettől még változhat. Az ideális állandó egyenáram ennek külön esete. Váltakozó áramnál (AC) az irány periodikusan megfordul. A szinuszos hullámforma gyakori, de az AC megnevezés önmagában nem ígér tökéletes szinuszt.

A frekvencia a másodpercenkénti teljes periódusok száma. Az 50 Hz-es jel másodpercenként 50 teljes ciklust végez. A hálózati 230 V névleges effektív érték; ideális szinusznál a csúcsérték körülbelül 325 V. Az effektív és a csúcsérték ezért nem cserélhető fel.

Az AC/DC jelölés nem feszültségkategória

Az IEC 60038 kisfeszültségi meghatározása általában legfeljebb 1000 V AC, illetve 1500 V DC névleges feszültségig terjed. A 400 V DC tehát nem nevezhető törpefeszültségnek. A kisfeszültség műszaki kategória, és nem jelent érintésre veszélytelen feszültséget.

Egy 12 V-os készülék és egy több száz voltos energiatároló közös DC megjelölése kevés információ. A használhatóságot a konkrét berendezés adattáblája és dokumentációja alapján kell megítélni. Az alacsonyabb feszültségű akkumulátor is képes nagy zárlati áramot leadni; a csatlakozását nem szabad rögtönzött vezetékkel vagy szerszámmal próbálgatni.

Online Marketing és Pszichológia – a kiadó könyve
Online Marketing és Pszichológia című könyv

Teljesítmény: mikor használható a P = U × I?

Állandó egyenfeszültség és egyenáram esetén a teljesítmény a kettő szorzata. Egy feltételezett, 12 V-ról 2 A-t felvevő terhelés teljesítménye 24 W. Ha ez változatlanul 3 órán keresztül működik, 72 Wh, azaz 0,072 kWh energiát használ. Ezek a példa bemenő adatai, nem egy készülék mért jellemzői.

AC esetén a feszültség és az áram effektív értékének szorzata a látszólagos teljesítmény. A hatásos teljesítményhez a teljesítménytényezőt is figyelembe kell venni. A 230 V és az adattáblára írt legnagyobb áram szorzatából ezért nem következik egy elektronikus készülék mindenkori fogyasztása.

Mit végeznek az átalakítók?

  • Egyenirányító: váltakozó áramú táplálásból egyenáramú oldalt hoz létre.
  • Inverter: egyenáramú oldalról váltakozó áramú oldalt táplál.
  • DC–DC átalakító: egyenfeszültségi szintek között alakít át.
  • Transzformátor: változó mágneses térrel csatol áramköröket; önmagában nem egyenirányító.

A nagyfeszültségű egyenáramú energiaátvitelben is átalakítóállomások kapcsolják össze a DC vezetéket az AC hálózattal. Az egyenáram tehát nem kizárólag kis teljesítményű elektronikai megoldás. Egy konkrét tápegység hatásfoka viszont a terméktől és az üzemállapottól függ; az AC/DC elnevezésből nem számolható ki.

Mit ellenőrizz vásárlás és tervezés előtt?

Írd egymás mellé a tápláló eszköz kimenetét és a fogyasztó bemenetét: AC vagy DC, megengedett feszültség, AC esetén frekvencia, DC esetén polaritás, csatlakozótípus és szükséges teljesítmény. A fizikailag illeszkedő dugó önmagában nem bizonyít kompatibilitást. Ha bármely adat hiányzik, a gyártótól kérj pontosítást.

A hálózathoz csatlakozó töltő vagy inverter védelmét a teljes rendszerhez kell kiválasztani. A „6 mA DC” például bizonyos AC járműtöltési védelmi megoldásokban jelenik meg; nem általános szabály minden DC áramkörre. A kivitelezőtől a konkrét készülékhez választott védelmi megoldás indoklását és átadási dokumentációját kérd.

Források

Online Marketing és Pszichológia – a kiadó könyve
Tanulj reklámpszichológiát a könyvemből

Biztonsági megjegyzés

Ez a cikk ismeretterjesztő céllal készült. A helyszíni adottságok eltérhetnek, ezért szerelés vagy átalakítás előtt kérj megfelelő szakembertől ellenőrzést.
