Egyenáram: DC, adapterek és váltóáramú átalakítás

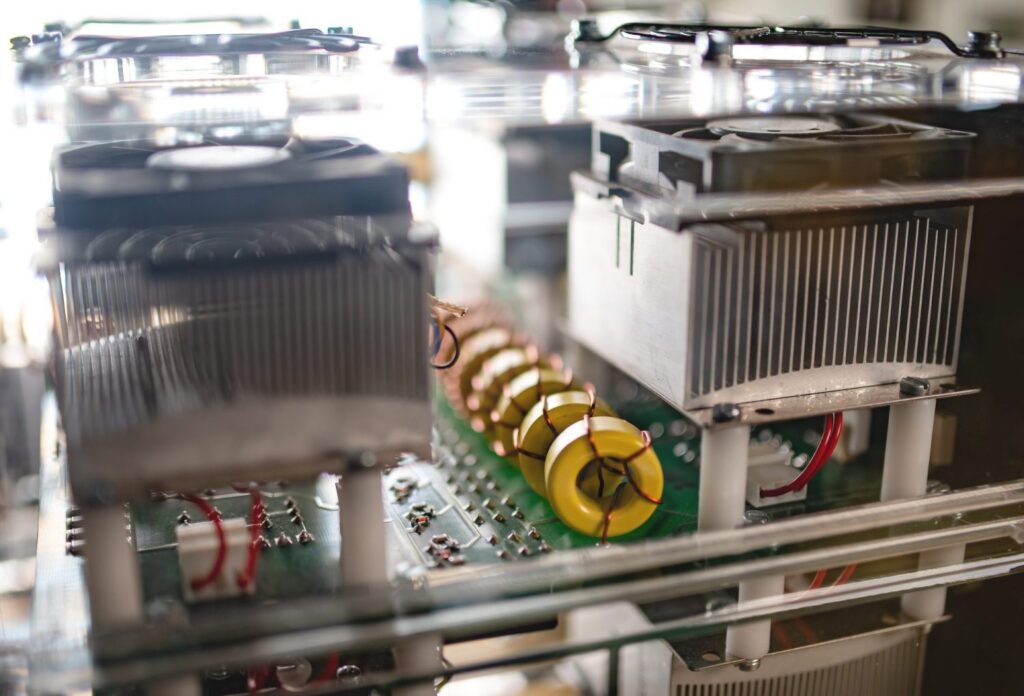

Elektronikai berendezés hűtőbordákkal és ventilátorokkal

Elektronikai berendezés hűtőbordákkal és ventilátorokkal.

Röviden

Mi az egyenáram, és hol jelenik meg a hétköznapi eszközökben? AC és DC, adapter, akkumulátor, inverter és ellenőrizendő adatok.

Hirdetés

Egy hálózati adapter bemenetén és a hozzá csatlakozó készülékben eltérő áramfajta jelenhet meg. A konnektor váltóáramú (AC) ellátásához kapcsolódó adapter például egyenáramú (DC) kimenetet adhat a laptopnak. Az akkumulátor, a napelem, az inverter és a hálózat kapcsolatának megértéséhez ezért mindig meg kell nevezni, a rendszer melyik pontjáról beszélünk.

Az alábbi cikk az egyenáram működését, történeti hátterét és alkalmazásait tekinti át. Az összehasonlító táblázat után az átalakítók szerepét és az adaptercsere előtt ellenőrizendő adatokat is megtalálod. Az AC és DC közti választást az adott feladat műszaki feltételei határozzák meg.

I. Az egyenáram működése

Egyenáramnál az áram iránya nem fordul meg; nagysága ettől még változhat. Az állandó egyenáram ennek külön esete. Egy tápegység DC kimenetén is lehet hullámosság, amelynek megengedett mértékét a táplált áramkör igénye szabja meg.

Egyenáramot termelnek például:

  • Akkumulátorok, elemek: Kémiai folyamatok révén szolgáltatnak villamos energiát. Kapocsfeszültségük a töltöttségtől és a terheléstől is függ.
  • Napelemek: A fotovoltaikus hatás révén alakítanak fényenergiát villamos energiává, egyenáramú kimenettel.
  • Egyenáramú generátorok vagy egyenirányított generátorkimenet: A pontos kialakítás dönt. A kerékpárlámpa köznyelvi „dinamója” nem jó általános DC-példa; sok ilyen eszköz váltakozó feszültséget ad.

Az 5, 12 vagy 24 V DC gyakori elektronikai táplálás, de az egyenáram fogalma nem ír elő kis feszültséget. Nagyfeszültségű DC energiaátvitel is létezik. Az érzékeny áramkörhöz a gyártó által megengedett feszültség, polaritás és tápellátási minőség szükséges.

II. Történeti háttér

A 19. század végi korai egyenáramú elosztás kis feszültségen, korlátozott távolságra működött. Az AC elterjedésének fontos előnye volt a transzformátoros feszültségváltoztatás. A történeti helyzetet azonban nem lehet a mai technológiára változatlanul kiterjeszteni: a HVDC rendszerek teljesítményelektronikai átalakítóállomásokkal kapcsolódnak a váltakozó áramú hálózatokhoz.

Az AC hálózati elterjedése mellett a DC továbbra is szerepet kapott az akkumulátoros készülékekben, az elektronikában, valamint egyes ipari és közlekedési rendszerekben. A mai alkalmazásokat ezért célszerű a történeti elosztórendszerektől külön értékelni. A rendelkezésre álló átalakító, a teljesítmény, a távolság és a táplált berendezés egyaránt befolyásolja a kialakítást.

III. Az egyenáram legfőbb alkalmazásai

Az egyenáram számos területen bizonyul nélkülözhetetlennek:

  • Elektronikai eszközök: Sok hordozható eszköz akkumulátoros vagy elemes táplálást használ. A belső áramkörök számára szükséges feszültségszinteket további átalakítók is előállíthatják.
  • Akkumulátoros rendszerek: Az akkumulátor kémiai formában tárol energiát. Töltéskor villamos energiát vesz fel, kisütéskor villamos energiát ad le. A rendszer AC fogyasztóit inverter táplálhatja.
  • Megújuló energiaforrások: A napelemek közvetlenül DC-t termelnek. A rendszerben lévő inverter alakítja ezt a DC-t váltóárammá, ha a hálózatba szeretnénk visszatáplálni vagy a háztartásban AC-s készülékeket akarunk ellátni vele.
  • Laboratóriumi táplálás: A vizsgált áramkörhöz beállítható DC tápegység használható. A szükséges feszültség, áramkorlát és hullámosság a feladattól függ; AC jelek pontos mérése is lehetséges megfelelő műszerrel.

IV. Egyenáram vagy váltóáram? – a két rendszer összehasonlítása

Noha mindkét áramfajta számos alkalmazási területtel bír, alapvetően eltérő tulajdonságokkal rendelkeznek, ezért különböző környezetekben, eltérő igényekhez ajánlottak:

Online Marketing és Pszichológia – a kiadó könyve
Online Marketing és Pszichológia című könyv

Ha a táblázat nem fér ki, oldalra görgethető. Billentyűzettel a bal és jobb nyilat használd.

SzempontDCAC
IrányEgyirányú; nagysága változhat.Periodikusan változó irány.
FeszültségátalakításDC–DC átalakítóval, illetve AC közbeiktatásával is történhet.Transzformátorral változtatható; DC előállításához egyenirányítás is kell.
Távolsági átvitelNagyfeszültségen HVDC összeköttetésként is alkalmazzák.Elterjedt átviteli és elosztási megoldás.
VeszteségA teljes rendszer, a feszültség, az áram, a vezeték és az átalakítók alapján értékelhető; nincs minden feladatra azonos győztes.

V. Egyenáram az energiatárolásban és a közlekedésben

Akkumulátoros tárolónál és elektromos járműnél az energiatároló DC oldalát az alkalmazáshoz szükséges teljesítményelektronika kapcsolja a többi berendezéshez. Egy AC fogyasztó ellátása, egy akkumulátor töltése és a hálózat felé történő energiaátadás eltérő feladat. A rendszer leírásában ezért az energia útját, az átalakítás helyét és a megengedett üzemállapotokat is érdemes megkeresni.

Ipari és közlekedési rendszerekben is alkalmaznak DC ellátást; a konkrét kialakítás járműtípustól és hálózattól függ. A nagyfeszültségű egyenáramú, HVDC összeköttetések pedig nagy teljesítményű átalakítóállomásokkal csatlakoznak az AC hálózatokhoz. A Hitachi Energy gyártói ismertetője ezekben félvezetős átalakítókat és számítógépes szabályozást mutat be. A kisfeszültségű adapter és a HVDC állomás mérete, védelme és feladata jelentősen eltér.

VI. Hogyan kapcsolódnak össze az egyenáram és a váltóáram rendszerek?

A tápegységben az egyenirányító állít elő egyenáramú oldalt az AC táplálásból. A transzformátor önmagában nem egyenirányító. A megfelelő kimeneti feszültséghez, elválasztáshoz és szabályozáshoz a termék kialakításától függően további áramköri fokozatok tartoznak.

Fordítva is történhet az átalakítás: ha például napelemek termelnek egyenáramot, és azt szeretnénk a hálózatba táplálni, egy inverterrel váltóárammá alakítjuk át. A modern elektromos rendszerben tehát mindkét áramtípus együttműködik, és a végfelhasználói szükségletek vagy a hálózati adottságok szerint alakul a konverzió.

Adaptercsere: mely adatok egyezzenek?

A készülék bemeneti követelményeit és az adapter kimenetét hasonlítsd össze: feszültség, AC/DC, DC-polaritás, csatlakozó, szükséges áram vagy teljesítmény, illetve az esetleges töltési kommunikáció. Az azonos dugóméret önmagában kevés. Hiányzó vagy ellentmondó jelölés esetén kérj gyártói típusegyeztetést.

A napelemes tárolás vagy elektromosjármű-töltés már rendszerszintű tervezési kérdés. A kompatibilitást, a védelmet és a várható gazdasági eredményt külön kell igazolni; önmagában a DC felirat egyikre sem ad választ.

Egyenáramú eszköz csatlakoztatásánál mi számít?

Ha a táblázat nem fér ki, oldalra görgethető. Billentyűzettel a bal és jobb nyilat használd.

Helyzetek és következő lépések
Helyzet vagy kérdésMire figyelj?
FeszültségA tápegység kimeneti adatát a készülék előírt bemenetével kell összevetni.
PolaritásAzonos csatlakozóalak mellett is eltérhet. A jelölést a dokumentációval együtt ellenőrizd.
TerhelhetőségA tápegység áramadata, a vezeték és a csatlakozó alkalmassága egyaránt szükséges; a mechanikai illeszkedés kevés.

Források

Online Marketing és Pszichológia – a kiadó könyve
Tanulj reklámpszichológiát a könyvemből
Biztonsági megjegyzés

Ez a cikk ismeretterjesztő céllal készült. A helyszíni adottságok eltérhetnek, ezért szerelés vagy átalakítás előtt kérj megfelelő szakembertől ellenőrzést.
