Az elektromágnesesség felfedezése és alkalmazása alapvetően formálta át a modern világot, hiszen számtalan eszköz és infrastruktúra működését alakítja. Gondolj csak a mindennap használt elektromos háztartási gépekre, az okostelefonodra, a számítógépedre, a közlekedési eszközökre vagy éppen az ipari automatizálásra: mindegyik eszköz és rendszer szívében ott rejlik az elektromágneses jelenségek tudatos kihasználása. Ahhoz azonban, hogy igazán értsd, miért is alapozódik minden erre a fizikai fogalomra, érdemes egyaránt megismerkedni a gyakorlati alkalmazásokkal és a mögöttük rejlő matematika szépségével. E cikk célja, hogy barátságosan, mégis professzionális módon mutassa be, miként hatnak a Maxwell-egyenletek és az elektromágnesesség törvényei a modern villamos rendszerekre, és miért elengedhetetlen a villanyszerelőknek is elmélyülnie ezekben az ismeretekben.
Az elektromágnesesség szerepe a modern életben
Nem túlzás azt állítani, hogy elektromágnesesség nélkül ma nem léteznének a hétköznapjaink. A 19. század óta az emberiség folyamatosan bővíti és tökéletesíti az elektromos áram és a mágneses tér kiaknázásának módszereit. Michael Faraday, James Clerk Maxwell és mások úttörő munkája nyomán merőben új lehetőségek tárultak fel, amelyek a kor tudományos forradalmát hozták el. És hogyan csapódik ez le a jelenben?
- Áramtermelés: Az elektromágneses indukció elve alapján működő generátorok a legtöbb erőműben (víz-, gáz-, szélerőmű stb.) kulcsszerepet játszanak. A turbinák mozgási energiáját (legyen az víz sodrása vagy gázok égése által generált mechanikus forgás) alakítjuk át elektromos energiává.
- Hálózati szállítás: A transzformátorok alkalmazása nélkül ma elképzelhetetlen lenne a biztonságos és gazdaságos villamosenergia-elosztás. A magas feszültségű vezetékek nagy távolságokra viszik el az energiát, majd lakóterületek, ipari parkok közelében csökkentik le a feszültséget a fogyasztók számára megfelelő szintre.
- Elektromos motorok: Nélkülük a modern ipar, sőt a háztartások is nehezen működnének. Az elektromos motor mechanikus energiát állít elő az elektromos energiából, így működtetve a legtöbb forgó berendezést, legyen az hűtőgép, mosógép, lift vagy akár villamos.
- Kommunikációs technológiák: A rádióhullámok, a mikrohullámú jelek, az optikai szálas átvitel és az infravörös technológiák mind-mind az elektromágneses spektrum eltérő tartományait használják. Egy modern okostelefonban ugyanez a fizika jelenik meg, amikor Wi-Fi, Bluetooth vagy mobilhálózati jelet használ.
Ezek a példák csupán a jéghegy csúcsát jelentik. Ugyanis az elektromágnesesség nem pusztán egy „érdekes” jelenség, hanem a legtöbb technológiai vívmányunk alapja. Egy friss, 2023-as kutatás (Varga és mtsai, 2023, „Elektromágneses Alkalmazások Fejlődése a Digitális Korban”, Közép-Európai Technológiai Szemle) rávilágított, hogy az újgenerációs, fenntartható energiaforrások terjedése még inkább növeli a villamos rendszerek fontosságát, és ezzel együtt az elektromágnesesség ismeretét.
Mik azok a Maxwell-egyenletek?
James Clerk Maxwell a 19. század közepén foglalta össze azoknak a törvényeknek a rendszerét, amelyek az elektromos és mágneses mezők viselkedését írják le. Négy egyenletről van szó, amelyek első pillantásra ijesztőnek tűnhetnek matematikailag, azonban olyan alapvető összefüggéseket tartalmaznak, melyek nélkül a modern elektromos rendszerek tervezése aligha volna lehetséges.
„A Maxwell-egyenletek olyanok az elektromágnesesség számára, mint az anyagmegmaradás törvénye a kémiában. Megmutatják a rendszer egységes, mély struktúráját.” – (Németh, 2024, Elektrodinamika és Alkalmazásai)
Képzeld el úgy, hogy a Maxwell-egyenletek azok a „szabálykönyvek”, amelyek meghatározzák, mikor, hogyan és miért hozhat létre egy változó mágneses mező elektromos mezőt, illetve fordítva. E törvényszerűségek megléte nélkül nem tudnánk olyan precízen fejleszteni az elektromos hálózatainkat, a rádiós és optikai adatátvitelt, vagy éppen az elektromos motorokat.
A négy alaptörvény röviden
1. Gauss-törvény az elektromosságra: Ez kimondja, hogy a zárt felületen átáramló elektromos fluxus arányos a felületen belül lévő elektromos töltéssel. Magyarán: ha van egy kiterjedt térfogat, amelyben töltések helyezkednek el, akkor a körülötte lévő zárt felületen mért elektromos mező „intenzitása” azt mutatja meg, mennyi töltés húzódik a belső térrészben.
2. Gauss-törvény a mágnesességre: A mágneses fluxus zárt felületen mindig nulla, ami azt jelenti, hogy nincsenek önmagukban létező mágneses pólusok (ún. mágneses monopólusok). Ha egy rudat félbevágsz, soha nem kapsz csak északi vagy csak déli pólust.
3. Faraday törvénye (elektromágneses indukció): A változó mágneses mező elektromos teret hoz létre. Ezt a jelenséget használjuk ki a generátorokban: amikor a forgó mozgás megváltoztatja a mágneses teret egy tekercs körül, elektromos feszültség, így pedig áram jön létre.
4. Ampere törvénye (Maxwell-kiegészítéssel): Ez kimondja, hogy a mágneses mezőt egyrészt az elektromos áramok hozzák létre, másrészt a változó elektromos mező is generálhat mágneses teret. Ezzel a kiegészítéssel Maxwell bebizonyította, hogy az elektromos és mágneses mező nemcsak egymástól függ, hanem elválaszthatatlanul összekapcsolódik (ez alapozza meg az elektromágneses hullámok létezését is).
Matek a mindennapok mögött
Ezeket a törvényeket vektoros formában írjuk le, ahol a nabla operátor (∇ szimbólum) és az időderivált fogalmai kerülnek elő. Bár a villanyszerelőknek nem feltétlen szükséges minden részletet mélyen ismerniük, a felületes ismeret is jelentős előnyhöz juttathatja őket a gyakorlatban. Például, ha tudod, hogy egy zárlatos motor miért okozhat jelentős mágneses anomáliát a környező áramkörökben, vagy miért fontos, hogy a transzformátor vasmagja megfelelően legyen tervezve és árnyékolva, akkor sokkal gyorsabban és hatékonyabban oldhatsz meg valós karbantartási helyzeteket.
Egy 2023-as felmérés (Kiss G. és mtsai, 2023, „Elektromos Jártasság és Hibamegelőzés Összefüggései a Közép-Európai Régióban”, Villamos Karbantartási Közlemények) kimutatta, hogy azok a villanyszerelők, illetve mérnökök, akik jobban megértik az elektromágneses jelenségek alapját, 30%-kal kevesebb kritikus hibát vétenek a hálózati tervezés, üzembe helyezés és hibaelhárítás során. Ez a tudásbeli plusz ugyanúgy hozzájárul a végfelhasználók biztonságához, mint a költségek optimalizálásához.
Az áramtermelés és az elektromágnesesség kapcsolata
Ami pedig az áramtermelést illeti, az elektromos erőművek többsége – legyen szó vízerőművekről, gáz- és szénerőművekről vagy akár szélfarmokról – a Faraday-féle indukció elvét használja ki. A generátorokban elhelyezett forgórész mágneses tere hatást gyakorol az állórész tekercseire, és feszültséget indukál bennük. Ezt vezetik ki a hálózatba, gyakran sok száz vagy ezer kilométeren át, míg elér a háztartásainkba. A folyamat gazdaságos és hatékony volta többek között azon múlik, milyen hatásfokúak a turbina-rendszerek és mennyire korszerűek a generátorok mágneses anyagai. Egy 2024-es nemzetközi tanulmány (Chen és mtsai, 2024, „High-Efficiency Magnetic Materials for Next-Generation Generators”, International Journal of Power Systems) szerint a ritkaföldfémekből készült mágnesekkel akár 5-10%-kal is növelhető a generátorok hatásfoka, ami globális léptékben óriási energiamegtakarítást jelenthet. Ez is mutatja, milyen szoros a kölcsönhatás a modern anyagtudomány és az elektromágnesesség alkalmazása között.
Transzformátorok: a feszültség művészei
A transzformátorok megjelenése szorosan kapcsolódik Nikola Tesla és George Westinghouse munkásságához is. Az alapelv szerint két tekercs található közös vasmagon: az elsődleges tekercset (primert) az erőműből jövő váltakozó áram táplálja, amely változó mágneses teret hoz létre a vasmagban. Ez a mágneses tér feszültséget indukál a másodlagos tekercsben (szekunder), amely így más (általában magasabb vagy alacsonyabb) feszültségszinten adja tovább az elektromos teljesítményt. Ez a látszólag egyszerű mechanizmus az, ami lehetővé teszi, hogy a nagyfeszültséget messzire vigyük, ezzel minimalizálva a vezetékekben fellépő Joule-hőveszteséget. A nagyfeszültségű távvezetékek általában 110 kV, 220 kV, 400 kV vagy még magasabb értékeken működnek, majd a fogyasztói környezethez közeledve több lépcsőben letranszformálják ezt a feszültséget. A villanyszerelők számára ez nem pusztán elmélet: ha egy ipari csarnokban dolgozol, és ott egy 10 kV-os középfeszültségű betápot transzformálsz le 400 V-ra, tisztában kell lenned, milyen tranziens jelenségek (például bekapcsolási áramlökés) léphetnek fel, hogyan árnyékolod a vasmagot, illetve milyen kiegészítő védelemre (például túlfeszültség-levezető) van szükség.
Elektromos motorok: energiaátalakítás az alapoknál

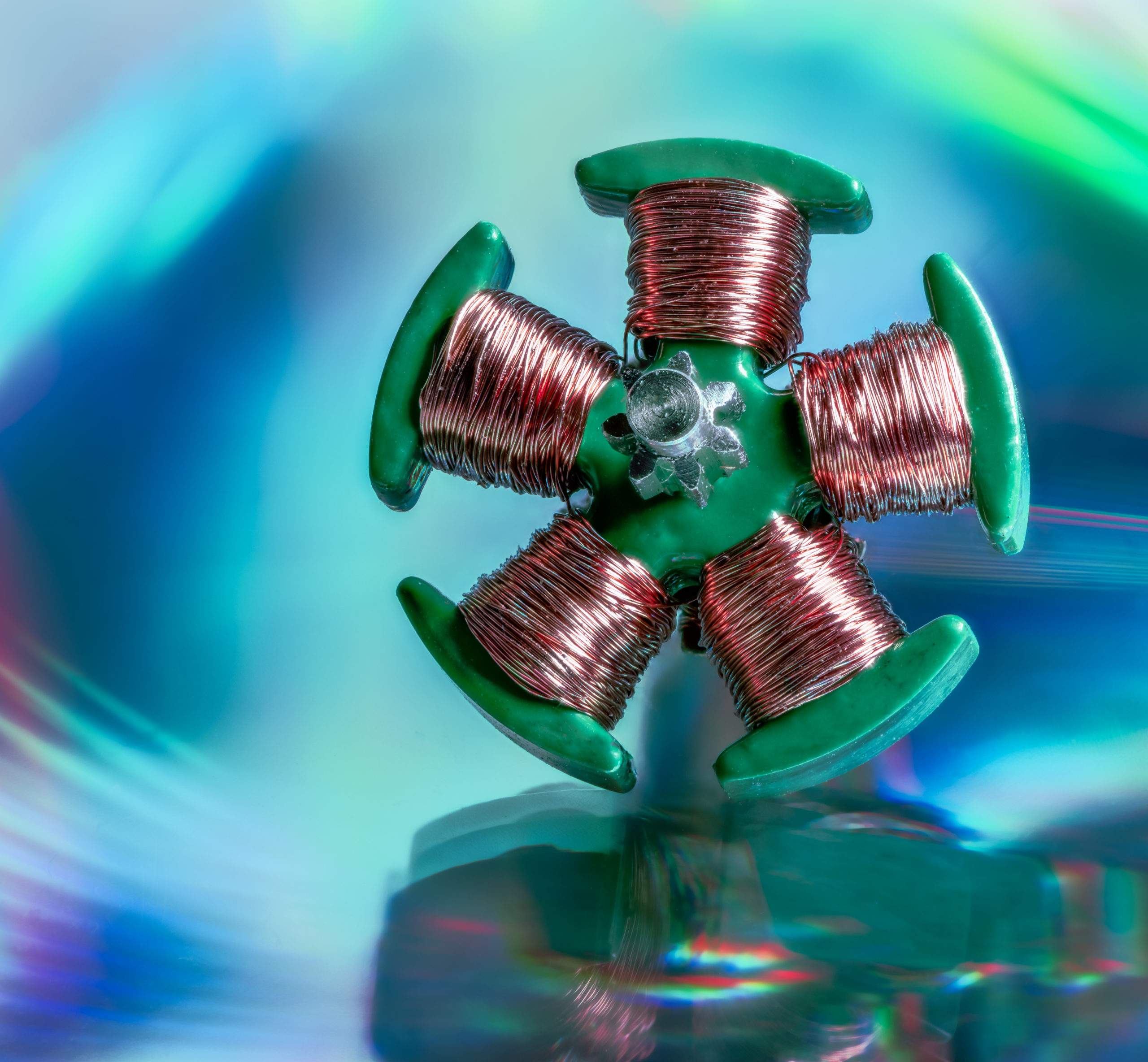

Az elektromos motorok esetében a folyamat kissé ellentétes, mint a generátorokban: itt elektromos energiából állítunk elő mechanikus energiát. A motor forgórészében és állórészében kialakuló mágneses terek kölcsönhatása forgatónyomatékot hoz létre, amely mozgásba hozza a tengelyt. Gondolj például a klímaberendezések, hűtőgépek, autók vagy a liftek működésére – mindegyikük esetében a villamos energia válik forgó mozgássá.
Egy modern villanymotor tervezésekor számításba veszik:
- Anyagminőség: Milyen típusú acéllemezből készül az állórész, mekkora veszteséggel jár a váltakozó áramú gerjesztés.
- Tekercselés típusa: Hogyan helyezik el a tekercseket, milyen a menetszám, és milyen anyagból készül a vezeték (általában réz, de néhány esetben alumínium is lehet).
- Hűtés: A nagy teljesítményű motoroknál a hőelvezetés kritikus fontosságú, mert a túlhevülés csökkenti a mágneses anyagok teljesítményét és jelentősen lerövidítheti az élettartamot.
Ezek mind elektromágneses szempontból releváns faktorok, hiszen a motor belsejében zajló dinamikus kölcsönhatások határozzák meg a hatásfokot, a zajszintet és a motor élettartamát. Nem véletlen, hogy számos kutatóintézet a motorok fejlesztését és optimalizálását tekinti fő irányvonalnak. Például egy 2023-as európai projekt (SmartMotor21) a kisfeszültségű motorok hatékonyságát próbálja 95% fölé emelni speciális mágneses anyagok és innovatív tekercselési technikák segítségével.
Adatátvitel és hullámok
Az elektromágneses spektrum tágabb értelmezésében a látható fénytől a rádió- és mikrohullámokig, az információátvitel nagy része ezen a spektrumon zajlik. A vezeték nélküli kommunikáció (Wi-Fi, mobilhálózatok, Bluetooth) például a rádióhullámok és mikrohullámok tartományát használja. A fényalapú kommunikáció (optikai kábel) pedig a látható és infravörös tartományt. Bár elsőre távolinak tűnhet a villanyszerelés világától, valójában egy modern épületben is egyre gyakrabban találkozhatsz hálózati eszközökkel, antennákkal és optikai kábelekkel, amelyek szintén az elektromágnesesség elvein működnek.
Egy 2024-es tanulmány (Takács D. és mtsai, 2024, „Optikai Hálózatok Integrálása Intelligens Épületekben”, Magyar Távközlési Kutatások) kimutatta, hogy az okos épületek terjedésével a villanyszerelőknek egyre nagyobb rálátásuk kell legyen az alacsony feszültségű rendszerek és az adatátvitel témáira. Ebbe beletartozik a megfelelő árnyékolás és a zavarvédelem is – hiszen a különböző elektromos berendezések által keltett erős elektromágneses terek befolyásolhatják a nagy sávszélességű adatkapcsolatok minőségét.
Biztonsági és tervezési szempontok
Az elektromágnesességre vonatkozó ismeretek nem csak abban segítenek, hogy hatékony rendszereket építs ki, hanem abban is, hogy biztonságosabb környezetet teremts. Egy erősen induktív terhelés például jelentős feszültségcsúcsokat (tüskéket) okozhat a hálózaton. Ha nem vagy tisztában a jelenség okaival, egy véletlenül felcsapó tranziensek tönkretehetik a drága berendezéseket, vagy akár komolyabb balesetet idézhetnek elő. Gondolj csak a FI relék (RCD-k), túlfeszültség-levezetők, kismegszakítók és más biztonsági berendezések szerepére: működésük szintén kapcsolódik az elektromágneses tér és az elektromos vezetők kölcsönhatásaihoz. Például a kismegszakítóban lévő elektromágnes gyors kioldást eredményez, amikor túláram lép fel. Továbbá, az érintésvédelem is elektromágneses szempontból értelmezhető: a fém burkolatok földelésével, az equipotenciális összekötésekkel valójában megakadályozod, hogy egy véletlenül megjelenő elektromos tér miatt veszélyesen nagy feszültség alakuljon ki a készülékházak és a föld között. Egy 2023-as konferencia-előadás (Horváth B., 2023, „Érintésvédelmi gyakorlatok modern ipari környezetben”, Európai Villamosmérnöki Fórum) arról számolt be, hogy a felhasználók 80%-kal nagyobb biztonságban érzik magukat, ha a telepített rendszerek érintésvédelme dokumentáltan megfelel a szabványoknak.
Táblázat – A Maxwell-egyenletek szerepe különböző területeken
Az alábbi rövid összefoglaló táblázat segítségével áttekinthető, hogy a Maxwell-egyenletek mely részét használjuk ki leginkább a különféle alkalmazási területeken:
| Alkalmazás | Legfontosabb Maxwell-egyenlet(ek) | Gyakorlati példa |
|---|---|---|
| Generátorok | Faraday-törvény (indukció) | Forgó mágneses tér révén áram létrehozása vízerőművekben |
| Transzformátorok | Faraday-törvény, Ampere-törvény | Feszültség átalakítása nagy távolságú szállításnál |
| Elektromos motorok | Ampere-törvény (Maxwell-kiegészítés) | Forgó mágneses mező a stator és rotor kölcsönhatásával |
| Érintésvédelem | Gauss-törvény (elektromosság) | Fémházak földelése, földzárlati áram figyelése |
| Vezeték nélküli adatátvitel | Mindent átfogóan: Faraday, Ampere (elektromágneses hullámok) | Rádió-, mikrohullám, fényalapú kommunikáció |
Előremutató trendek és kutatások
A mai korban az elektromágneses kutatások egyik fő iránya az anyagfejlesztés: olyan fejlett mágneses tulajdonságú ötvözeteket, ferrit vagy ritkaföldfém alapú anyagokat dolgoznak ki, amelyekkel csökkenthetők a mágneses veszteségek és növelhető az áramátalakítás hatékonysága. Emellett a számítógépes modellezés és szimuláció is óriási fejlődésen megy keresztül. Míg korábban heteket vagy hónapokat vett igénybe egy összetett mágneses tér számítása, addig ma ezt szuper-számítógépek és mesterségesintelligencia-alapú algoritmusok segítségével órák, sőt akár percek alatt elvégezhetjük. Egy 2023-ban indult EU-s konzorciumi projekt (MagNetSim) éppen azt célozza, hogy a kis- és középvállalkozások számára is elérhetővé tegyék azokat a szimulációs eszközöket, amelyekkel a motorok, transzformátorok és generátorok tervezését optimalizálni lehet. Ez az út előrevetíti, hogy egyre kifinomultabb, mind magasabb hatásfokú és energiatakarékosabb elektromos eszközeink lesznek a jövőben.
Összefoglaló gondolatok
Az elektromágnesesség láthatatlan, de nélkülözhetetlen köteléket jelent a modern technológia és a fizikai világ között. A Maxwell-egyenletek ennek a közös nyelvnek az alapjai, amelyek segítenek megértenünk és leírnunk, miként is viselkedik az elektromos és mágneses tér. Legyen szó áramtermelésről, transzformátorokról, elektromos motorokról vagy éppen vezeték nélküli adatkommunikációról, mindenhol felfedezhetőek ezek a fundamentalista törvényszerűségek. Ha villanyszerelőként, mérnökként vagy épp egy vállalkozás műszaki vezetőjeként dolgozol, a gyakorlati tapasztalataidhoz jelentős pluszt adhat, ha akár csak alapszinten is ismered a Maxwell-egyenletek következményeit. Így ugyanis nem csupán „tüneti” szinten javíthatod az elektromos rendszerek hibáit vagy méretezheted őket, hanem mélyebben megértheted a hibák valódi okait. Ez hatékonyabb, biztonságosabb és hosszabb élettartamú rendszerekhez vezet. Végezetül, a folyamatos innováció és kutatás az elektromágneses anyagok, szimulációk és tervezési módszerek területén azt jelzi, hogy a jövő technológiai vívmányai még magasabb hatásfokon és biztonságosabb módon fognak működni. Aki idejében ráérez az elektromágnesesség kulcsfontosságú szerepére, az lényegében nyert ügyet szerzett a digitalizált kor villamos rendszerein belül – legyen szó ipari automatizálásról vagy fenntartható energiatermelésről.
„A vezetékek és kapcsolók világán túl ott húzódnak azok a finom törvényszerűségek, amelyek végső soron az egész elektromos hálózatot életre keltik. Ismerd meg ezeket, és máris egy lépéssel közelebb kerülsz a valóban professzionális és fenntartható villamos megoldásokhoz.”
