Első látásra az elosztószekrény és a benne sorakozó biztosítékok csupán szürke lakatszekrény a pinceszinten: felnyitjuk, kattan egy kismegszakító, és az emeleti lámpa újra világít. A villamosipar történetének azonban egyik legdrámaibb pillanata kapcsolódik hozzájuk. Amikor Thomas Edison 1880. március 19‑én New Yorkban szabadalmaztatta a „Safety Fuse Blockot”, még nem sejtette, hogy a következő másfél évszázadban az egyszerű ón‑ólom huzalszakító a teljes villamos energiaelosztás filozófiai központjává válik. A modern épületgépész már IEC 61439 tanúsított moduláris táblát épít, távfelügyelt kismegszakítókkal, belső ívzárlat‑teszttel és áram‑minőség‑analízissel. A szakember döntései – melyik sínre milyen eszköz kerüljön, milyen szakaszokra kell szelektív védelem, hogyan kell méretezni a zárlati szilárdságot – közvetlenül befolyásolják a létesítmény vagyonvédelmi és üzembiztonsági mutatóit. Ez a cikk hat, egyenként bő 400 szavas bekezdésben tárgyalja az elosztószekrény és a benne elhelyezett biztosítékok szerepét: a történelmi ívtől a szabványi követelményeken át a digitalizációig, miközben végig szem előtt tartja a Villanyszerelők Magazin laikus‑ és szakember‑olvasóinak igényeit, valamint a keresőoptimalizálás kulcskifejezéseit („elosztószekrény”, „biztosíték”, „kismegszakító”, „szelektivitás”).

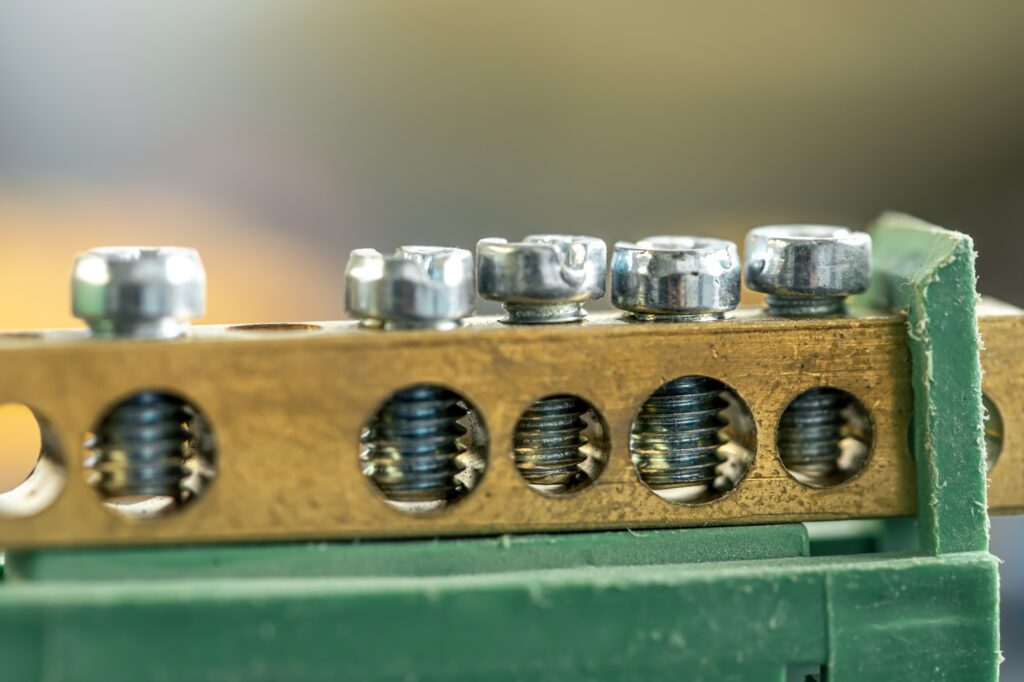

Az elosztószekrény rendszerszintű funkciói
Az elosztószekrény – legyen falsüllyesztett lakáselosztó vagy 3200 A‑es main LV switchboard – a villamos infrastruktúra idegrendszeri csomópontja. Feladata messze túlmutat a fázisok egyszerű szétosztásán. A főgyűjtősín 35–100 kA‑es zárlati áramot is elvisel, miközben galvanikusan leválasztja a betáplálásokat, biztosítja a PE és N gerinc permanens folytonosságát, és lehetővé teszi az energiaminőség‑monitoring eszközeinek telepítését. A szabvány 90°‑os réz‑ vagy alumíniumsínre kényszerít, hiszen a vezetőkeresztmetszet, a hőleadó felület és az áramterhelhetőség háromszögét csak így lehet egyensúlyba állítani. A táblába épített kismegszakítók típus‑tesztje (IEC 60947‑2) 1 s‑os 10 kA‑es áramlökést ír elő, az ívzárlat‑állóságot pedig a Verification Test B igazolja. E követelmények azért fontosak, mert míg a kábelcsatornában maximum 5 cm‑rel nő a hőmérséklet egy zárlat első száz milliszekundumában, addig a fém szekrény belsejében 50 cm‑es plazmanyelv csaphat ki. Első pillantásra mechanikai doboz, valójában tűz‑ és robbanásvédelmi gát. Ezért mérnöki kötelesség a megfelelő légáram‑útvonalak kialakítása, az IP‑fokozat betartása (IP 31 beltérben, IP 54 poros műhelyben), valamint a selejttermelést és a műhelyport külön sínkamrába záró form 2 vagy form 4 szekrényépítési osztály alkalmazása. A jó elosztótábla strukturált elrendezésű: felül a betáplálás és főmegszakító, középen a szakaszolók, alul a végpont‑kismegszakítók, oldalt a jelző‑ és kommunikációs modulok – így a termálképes felülvizsgálat is első ránézésre átlátja a terhelési hotspotokat.
Biztosíték, kismegszakító, olvadóbetét – az első védelmi vonal
A biztosíték evolúciója az ón‑ólom huzalszaktól a digitális RCBO‑ig hosszú utat járt be, de célja változatlan: megszakítani a hibaatkört, mielőtt a vezeték vagy a fogyasztó károsodik. A klasszikus egybetétes NH‑olvadóbetét I²t letális, mégis precízen számítható paraméter: 630 A‑es betét 100 kA‑nál 10 MJ mechanikai energia egyenértékét kell ellássa árnyékolt homok‑ívkamrában. A kismegszakító – B, C vagy D kioldási karakterisztikával – ennél intelligensebb: differenciálisan méri a hibaáram idő‑áram karakterisztikáját, ezért szelektíven képes együttműködni a hálózat további fokán lévő eszközökkel. Az RCBO a kismegszakító (M‑CB) és a FI‑relé (RCD) ötvözete; 30 mA‑es érzékenységgel személyvédelmi, 300 mA‑nél tűzvédelmi feladatot lát el, miközben túláramvédelemmel is bír. A villanyszerelő számára fontos szabály: a biztosíték a vezeték leggyengébb pontját védi, a FI‑relé az embert. A túlméretezett biztosíték nemcsak a kábelt égeti, hanem az épületet is: 2,5 mm² Cu fázis 25 A‑nál már 60 °C‑ra melegszik, extrém melegben pedig közelíti a 70 °C‑os T90 határt, ahol a PVC‑szigetelés öregedési mutatója kétszereződik. Ezért írja elő az IEC 60898‑1, hogy a kismegszakító névleges áramát úgy kell megválasztani, hogy a vezeték hőmérséklete névleges terhelésen ne emelkedjen 45 K‑nél nagyobbat környezeti 30 °C‑ról. A táblából induló áramkörök esetében a szelektív védelem legalább kettős: a főmegszakító „emberéletet” védő FI‑je – jellemzően 300 mA‑es tűzvédelmi eszköz – felett helyezkedik el, az egyes fogyasztói áramkörök pedig 30 mA‑es FI‑reléket kapnak. Így épül fel a védelmi piramis, amely hibakor kizárólag a legkisebb szükséges áramkört lő ki, megőrizve a termelési folytonosságot. A következő táblázat összefoglalja a fő eszköztípusok jellemzőit:
| Eszköz | Névleges áram (A) | Kioldási jelleggörbe | Szerep |
|---|---|---|---|
| NH‑olvadóbetét | 2 – 1250 | gG, aM | ipari zárlatvédelem |
| M‑CB (C16) | 6 – 63 | B, C, D | lakossági túláram |
| RCBO (C16/30 mA) | 6 – 40 | B, C | személy + túláram |
| AFDD | 6 – 32 | N/A | ívzárlat felismerés |
Szelektivitás és koordináció – a rejtett logika
A modern elosztótábla legnagyobb művészete nem a vaskos réz‑sínben, hanem a szelektivitási táblában rejlik. A tervezőnek ki kell számolnia, hogy egy zárlat esetén az eseményhez legközelebbi kioldó oldja le a hálózatot, míg a többi ág üzemben marad. A 1250 A‑es NH‑főbiztosíték és a 250 A‑es M‑CB közötti függőleges szelektivitást a gyártók selectivity chartjai igazolják: például 50 kA zárlatnál a gG betét 20 ms‑on belül kiolvad, míg a 250 A‑es megszakító 60 ms késleltetést kap, így nem indul meg. Változik a kép, ha LED‑es tápegységek vagy nagy teljesítményű frekvenciaváltós motorok kerülnek a végpontra: a felharmonikusok miatt a nullavezetőben összeadódó 3. harmonikus akár 1,6‑szorosára növelheti az RMS‑áramot, előbb szólaltatva meg a felsőbb szintű kioldót. Itt lép képbe a time‑graded védelem: a IEC 60947‑2 szerinti beállítható elektronikus megszakítók 0,05–0,3 s intervallumban programozhatók, így a fogyasztói ág 30 ms‑os KI jelleggörbéje előtt elmaradnak. A szelektivitás tehát kompromisszum‑művészet: a túl hosszú késleltetés letöri a feszültséget, azaz termeléskiesést okoz; a túl rövid pedig a főágat lőheti le egy pitiár‑zárlat miatt. A villanyszerelő feladata nem puszta szabvány‑követés: adatvezérelt döntés szükséges, hiszen a 2024‑es IEC TR 63299 már előírja, hogy 50 kW feletti ipari fogyasztóknál a tervezési fázisban szimulációval kell igazolni a teljes szelektivitási láncot.
Digitalizáció: intelligens elosztók és okos biztosítékok
A negyedik ipari forradalom közben az elosztószekrény sem maradhat analóg. A plug‑and‑play DIN‑sínes energiamérők, a Modbus‑RTU vagy Ethernet/IP gateway‑k és a felhőalapú Power Quality as a Service platformok ma már a kisebb irodaház‑elosztókban is megjelennek. Az okos kismegszakító – lásd Schneider Acti9 iC60 Smartlink vagy Siemens Sentron 3VA2 – áram‑, feszültség‑, teljesítmény‑ és hőmérséklet‑szenzorral figyel, 16 ms‑onként küldi a mért adatot, és távolról le‑ vagy visszakapcsolható. Ez forradalmasítja a karbantartást: a condition‑based maintenance jegyében a karbantartó csak akkor megy a helyszínre, ha a hőemelkedés trendje eléri a 8 °C/h emelkedési rátát vagy a felharmonikus torzítás 15 % fölé nő. Az AFDD (Arc Fault Detection Device) szenzorhullámok alapján 100 ms‑on belül felismeri a laza saru által keltett soros ívet, amelyet a klasszikus M‑CB nem detektálna, mert az áram nem nőtt meg drasztikusan. Mindez nem varázslat, hanem szabvány: az IEC 60364‑4‑42 2022‑es kiadása már javasolja AFDD telepítését hálószobák és faburkolatú épületek áramkörein. Az elosztószekrény így adatközponttá válik: energia‑OS, ahol a bitszekrény és a réz léc találkozik. A villanyszerelő feladata kitágul: IP‑címeket allokál, firmware‑t frissít, MQTT‑n küld alarmot, és közben ugyanúgy meghúzza a 2,5 Nm‑es nyomatékkulcsot a sorkapcson, mint nagyapja tette fél évszázada.
Értelmezés
Az elosztószekrény és a biztosítékok „szerepe” valójában messze túlmutat azon, hogy megvédik‑e a kábelt a túlterheléstől. A
21. századi hálózat‑filozófiában az elosztótábla etikai és gazdasági csomópont. Etikai, mert a benne lévő védelmi lánc dönt arról, hogy egy hiba legfeljebb sötét szobát okoz‑e, vagy emberéletet követelő tűzben végződik. Gazdasági, mert a szelektivitás pontossága határozza meg, hány perc állásidő árán „fizetünk” egy zárlatért, miközben a digitális mérés nyitott ablakot biztosít a peak‑shaving és a demand response piacok felé. Amikor tehát a villanyszerelő illatos zsírkréta‑ceruzával feliratozza a kismegszakítót, vagy IP‑címet ad a 3VA2‑nek, valójában rendszerszintű döntést hoz a fenntarthatóságról, a kockázatkezelésről és a társadalmi bizalomról. A fizika szenvtelen: túláram esetén a vezető melegszik, az ív lángol, a feszültség összeomlik. A szakember válasza lehet rutin vagy lehet tudatos architektúra; utóbbi teszi az elosztószekrényt a modern épület láthatatlan szívévé, ahol minden megszakító egyben morális nyilatkozat is – arról, hogyan bánunk az energiával és egymással.
